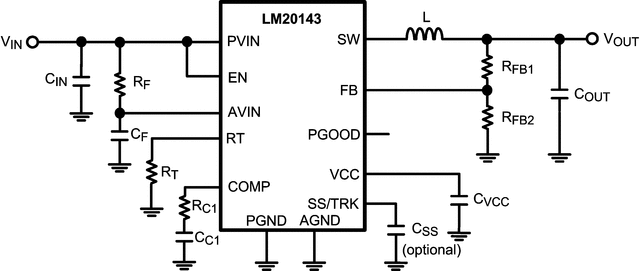

LM20143器件是全功能的PowerWise 可调频率同步降压调节器,能够提供高达3 A的连续输出电流。电流模式控制回路几乎可以用任何类型的输出电容进行稳定补偿。在大多数情况下,补偿设备只需要两个外部组件,提供最大的灵活性和易用性。该设备可在2.95 V至5.5 V的输入电压范围内工作,适用于各种低电压系统。
该设备具有内部过电压保护(OVP)和过电流保护(OCP)电路,以提高系统的可靠性。一个精确的使能引脚和集成UVLO允许设备的开启被严格控制和排序。启动涌流受到内部固定和外部可调软启动电路的限制。通过集成电源良好的电路,可以实现故障检测和供电顺序。
该设备的频率可以从500khz调整到1.5 MHz,通过连接一个外部电阻从RT引脚到地。
LM20143的设计可以很好地工作在多轨电源架构。该设备的输出电压可以配置为使用SS/TRK引脚跟踪电压更高的轨道。如果LM20143的输出在启动时是预偏置的,在内部软启动斜坡超过反馈管脚的电压时,它将不会吸收电流来拉低输出。
