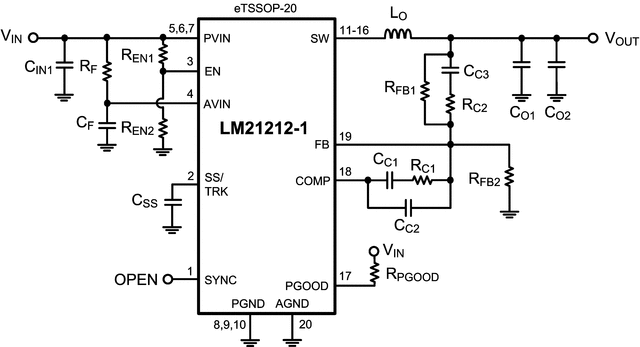

LM21212-1是一个单片同步负载降压稳压器，能够提供高达12A的连续输出电流，同时产生输出电压降至0.6V，具有出色的效率。该设备可在2.95V到5.5V的输入电压范围内工作，使其适用于各种低电压系统。电压模式控制回路提供了高抗噪性，狭窄的占空比能力，可以补偿稳定与任何类型的输出电容，提供最大的灵活性和易用性。

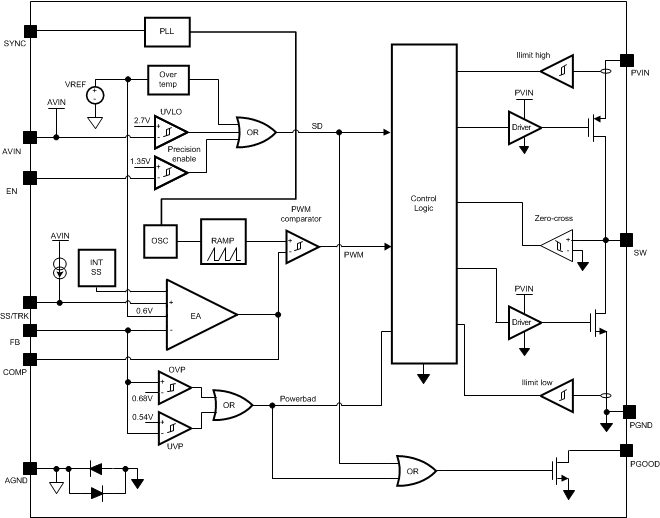

LM21212-1具有内部过电压保护(OVP)和过电流保护(OCP)，以提高系统可靠性。精密的引脚和集成UVLO允许设备的开启被严格控制和排序。启动涌流受到内部固定和外部可调软启动电路的限制。通过集成电源良好的电路，可以实现故障检测和供电顺序。

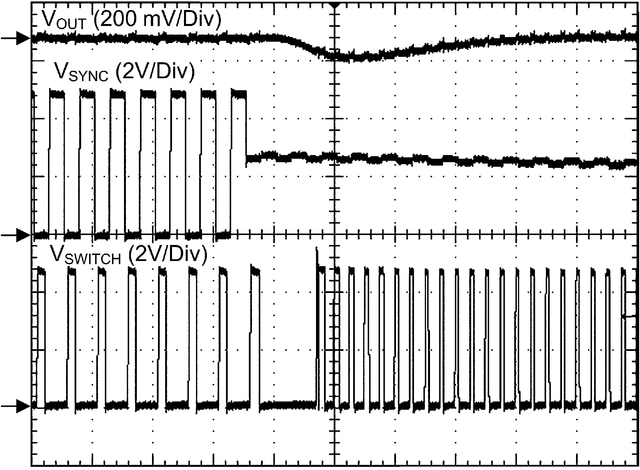

LM21212-1设计用于多轨供电架构。设备的输出电压可以配置为使用SS/TRK引脚跟踪外部电压轨。开关频率可以在300kHz到1.5MHz的频率之间同步到时钟的下降沿。
如果输出在启动时预偏置，它将不会吸收电流，允许输出平稳上升超过预偏置电压。该调节器采用20针eTSSOP封装，外露的焊板可以焊到PCB上，消除了对笨重散热器的需求。
