LM21215 是一款单片同步负载点降压稳压器,能够提供高达 15A 的持续输出电流,同时以出色的效率产生低至 0.6V 的输出电压。该器件经过优化,可在 2.95V 至 5.5V 的输入电压范围内工作,因此适合各种低电压系统。电压模式控制环路可提供高噪声抗扰度、低占空比能力,并且可通过任何类型的输出电容补偿至稳定状态,从而提供最大的灵活性和易用性。

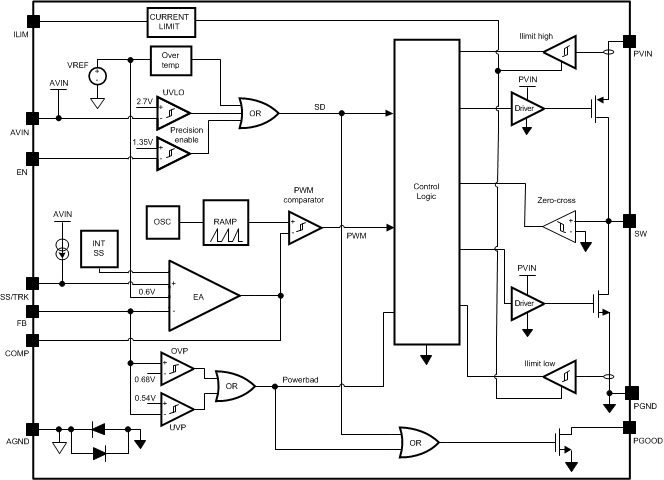

LM21215 特性 内部过压保护 (OVP) 和电阻器可编程过流保护 (OCP),可提高系统可靠性。精密使能引脚和集成 UVLO 支持对器件的开启进行严格的控制和定序。启动浪涌电流受内部固定和外部可调的软启动电路限制。借助集成电源正常状态电路,可实现故障检测和电源定序。
LM21215 设计用于在多轨电源架构中良好运行。可使用 SS/TRK 引脚将该器件的输出电压配置为跟踪外部电压轨。如果在启动时对输出进行预偏置,则不会灌入电流,从而使输出电压平稳上升,超过预偏置电压。该稳压器采用具有外露焊盘的 20 引脚 HTSSOP 封装,该焊盘可焊接至 PCB,因而无需大型散热装置。
【用 途】 大电流降压稳压器【性能 参数】 采用TSSOP20脚封装,工作电压2.95V至5.5V,输出电压可低至0.6V,输出高达15A的电流,同时通过电阻可以设置其限流值,若采用5V的输入电压提供3.3V的输出电压时,最高效率均可达到97%以上;若利用5V的输入电压提供1.2V的输出电压时,其效率也可达92%以上。内置的电压模

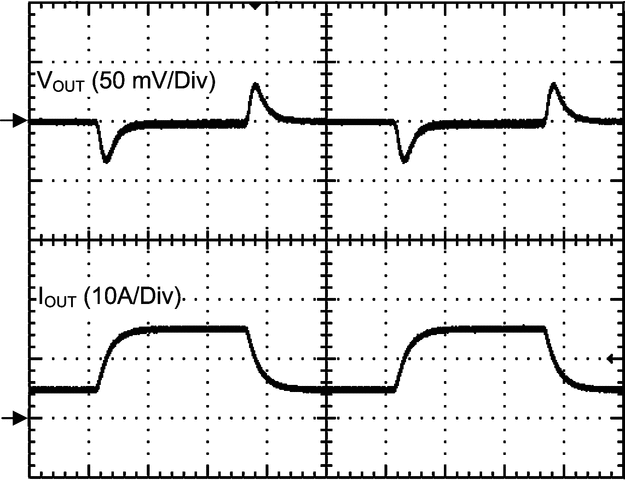

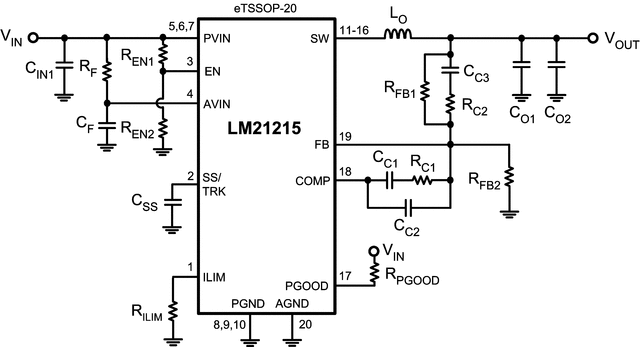

下面是 [LM21215的15A高效同步降压电源电路]的电路图 LM21215是15A高效同步降压电源稳压器,输入电压从2.95V 到 5.5V,输出电压可低至0.6V.器件集成了7.0 m&OmegaOmega; 低边FET 开关,固定工作频率500kHz,输出电压具有跟踪功能,可调整软起动,并集成了OVP,OTP,UVLO和电源良好,主要用在宽带,窄带和无线通信,高性能FPGA,ASIC和微处理器等.LM21215
这两款型号为LM21212-1 和LM21215的芯片可为高性能现场可编程门阵列(FPGA)、特殊应用集成电路(ASIC)和微处理器提供稳压供电,适用于内置此类电路的低压系统,包括无线通信、网络和光纤通信等基
