LM124-N系列由4个独立的、高增益的、内部频率补偿的运算放大器组成，设计用于在一个单一的电源在一个广泛的电压范围内工作。分离电源的操作也是可能的，低功率电源的电流漏极是独立于电源电压的大小。
应用领域包括传感器放大器，直流增益块和所有传统运放电路，现在可以更容易地实现在单一电源系统。例如，LM124-N系列可以直接在数字系统中使用的标准5v电源电压下操作，并且很容易提供所需的接口电子，而不需要额外的±15v电源。

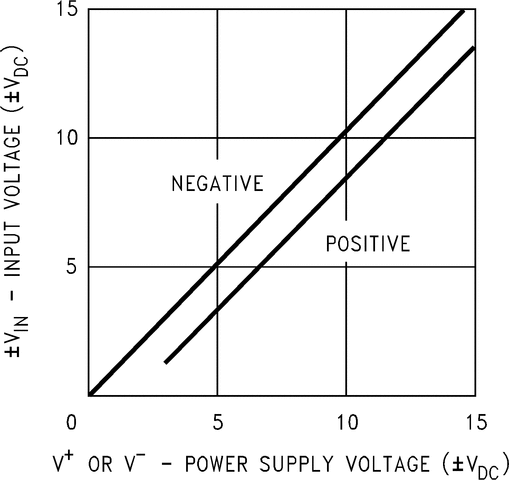

【用 途】 低功耗四运算放大器 【性能 参数】双列14脚封装;电源电压=VCC=32V(±16V);共模输入电压=-0.3V～26V;输入电流=50mA;差模输入电压=32V;电源电流=0.7mA;电压增益=25V/mV;共模抑制比=85dB;允许功耗=570mW;输出短路电流=40mA;纹波抑制=100dB。
【用 途】 【性能 参数】【互换 兼容】
【用 途】 【性能 参数】【互换 兼容】
图：lm124/LM2902/LM224应用电路 欢迎转载,信息来自维库电子市场网（www.dzsc.com）
元件清单LM224中间继电器4个KA1 KA2 KA3 KA4启动按钮SB2 停止按钮SB3 手动自动转换开关K1 指示灯L 外控触点KA 电路工作原理开机上电，当K1没有闭合，电路处于手动状态，给LM224的信号是由电位器提供的，按下启动按钮SB2 KA2得电，KA2常开触点闭合自锁，电位器的信号给到LM224的三脚，按下停止按钮SB3 KA2失电，电位器信号断开。
【互换 兼容】PC324 TA75902P CA124 CA224 CA324 LA6324 LM124 LM224 LM324 LM2902 MB3614 MC2902 NJM324 TA75
LM12 80W OPERATIONAL AMPLIFIER 80瓦运算放大器 LM124 LM224 LM324 LM2902 Low Power Quad Operational
lm124应用电路:LM124pdfdatasheet(LowPowerQuadOperationalAmplifiers)
lm224扩流保护电路LCD模块通电老化需三种可调电压，(1)逻辑电源VDD:2～5V±0.1V，最大工作电流200mA±2%；(2)背光源LED驱动电源：3～5V±0.1V，最大工作电流180mA±2%
LCD模块通电老化需三种可调电压，(1)逻辑电源VDD:2～5V±0.1V，最大工作电流200mA±2%；(2)背光源LED驱动电源：3～5V±0.1V，最大工作电流180mA±2%；(3)亮度调整电压：0～3V±0.1V，最大工作电流3mA。通过键盘输入电压设定值，并存入上位机E2PROM中，控制D/A输出三路电压信号作为基准，经图2电路扩流后提供给LCD模块。图2中V1即为电压源参考电压，TI
