LM2502器件是一个双链路显示接口SERDES,适应现有的CPU /视频总线到一个低功率电流模式串行MPL链路。该芯片组也可用于具有胶水逻辑的RGB565应用程序。通过LM2502芯片组,互连线从22个信号减少到只有3个主动信号,简化了柔性互连线的设计、尺寸和成本。

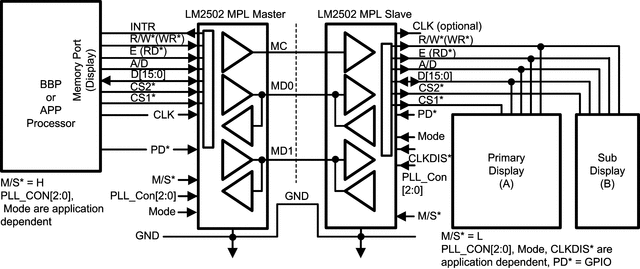

主串行化器(SER)位于应用处理器或基带处理器旁边,将LVCMOS电平转换为串行MPL电平,通过挠性电缆和PCB轨迹传输到位于显示模块附近的从反串行化器(DES)。
通过使用两个ChipSelect信号,提供了主显示和子显示的双显示支持。Mode引脚选择i80或m68样式接口。

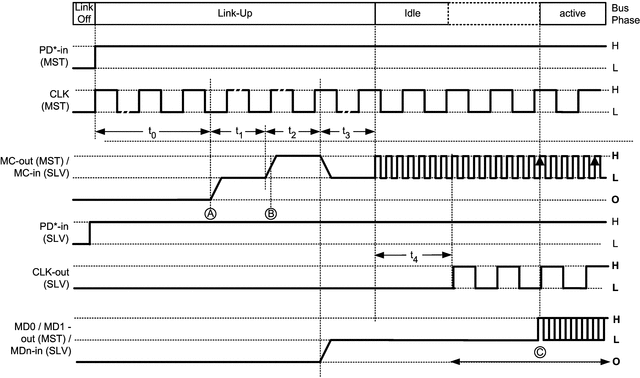

MPL接口电源状态由PD* (Power_Down)输入控制。当PD*断言时,将MD1/0和MC信号下电以节省电流。
LM2502实现MPL标准(mpls -0)的物理层。LM2502以NOPB(无铅)NFBGA和WQFN封装提供。
