LM2575器件通过在集成电路中方便地提供降压开关稳压器所需的所有交流功能，大大简化了开关电源的设计。LM2575可接受宽输入电压范围和可调输出版本，集成了一个开关，能够提供1 a的负载电流，具有优秀的线路和负载调节。该设备还提供内部频率补偿，固定频率振荡器，逐周期电流限制和热关闭。此外，手动关机可通过外部在/销。
LM2575代表了一个优越的替代品，以流行的三端线性稳压器。由于其高效率，它显著减少了散热器的尺寸，在许多情况下，不需要散热器。LM2575可与多个不同制造商提供的标准系列电感一起使用，通过只需要最小的增加4到6个外部组件来操作，极大地简化了开关模式电源的设计。
LM2575的特点是在-40°C到125°C的温度范围上对虚拟junc进行操作。
【用 途】 开关电源电路【性能 参数】 此芯片共提供3种形式的封装。一种为单列直插式LM2575T-**（314D封装），另外还提供类似于LMl875的直立封装LM2575TV-**（314B封装）和贴片封装。LM2575D2T-**（936A封装），输入电源变化范围宽，这是模拟式电源无法相比的（模拟式电源

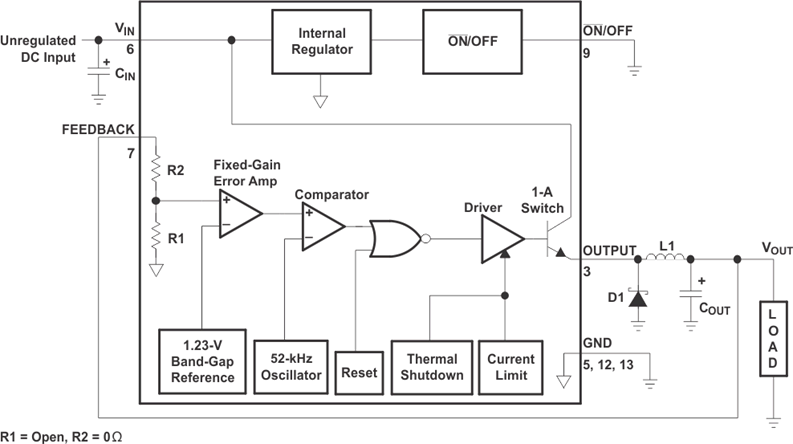

LM2575内部框图和管脚配置电路图 LM2575的管脚配置与内部结构框图如图所示，它有两种封装形式，外壳接地，1脚为输入端，2脚为输出端，3脚接地，4脚为反馈端，5脚为通/断控制端，由内部框图可知，
LM2575的基本应用电路。图中是LM2575-5.0的基本应用电路，外接4个元件，最大输入电压为40V，最小输入电压为7.0V，最大负载电流为1.0A，最高环境温度为50度，最低环境温度为0度。
LM2575的基本应用电路图 图中是LM2575-5.0的基本应用电路，外接4个元件，最大输入电压为40V，最小输入电压为7.0V，最大负载电流为1.0A，最高环境温度为50度，最低环境温度为0度。
【用 途】 开关电源稳压电路 【性能 参数】单列5脚TO-220封装,稳压输出电压=12V,正电压输出电流=1A,负电压输出电流<0.28A,输出12V时,输入电压=15～40V。 【互换 兼容】
【用 途】 开关电源稳压电路 【性能 参数】单列5脚TO-220封装,正电压输出电流1A,负电压输出电流<0.28A,1.23-37V可调稳定电压输出，输入电压4-40V。 【互换 兼容】
【用 途】 开关电源稳压电路 【性能 参数】单列5脚TO-220封装,稳压输出电压=5V,正电压输出电流=1A,负电压输出电流<0.28A,输入电压8～40V。 【互换 兼容】
【用 途】 开关电源稳压电路 【性能 参数】单列5脚TO-220封装,稳压输出电压=15V,正电压输出电流=1A,负电压输出电流<0.28A,输出15V时,输入电压=17～40V。 【互换 兼容】
从电路板上的集成块是LM2575-12来看，知其是开关电源型降压电路，芯片直接贴焊在电路板上，没有外加散热器，故功耗不会大。24V电压经LM2575-12降压为12V，再经L7805稳压后为单片机供电。拆下LM2575-12，把L7812焊在原焊盘上，通电，液晶屏点亮，各功能键控制正常，L7812温升很低。&nb
LM2575系列开关稳压集成电路是美国国家半导体公司生产的1A集成稳压电路，它内部集成了一个固定的振荡器，只须极少外围器件便可构成一种高效的稳压电路，可大大减小散热片的体积，而在大多数情况下不需散热片；图一 图二 图三 引脚功能图 该系列分为LM1575、LM2575及LM25
