LM1577/LM2577是单片集成电路，为升压(boost)、反激变换器和正激变换器开关稳压器提供所有的电源和控制功能。该设备有三种不同的输出电压版本:12V、15V和可调。
需要最少数量的外部组件，这些调节器是成本效益，并简单使用。在这个数据表中列出了一系列的标准电感和反激变压器，设计用于这些开关稳压器。
芯片上包括一个3.0A NPN开关及其相关的电路保护，包括电流和热限制，以及欠压锁定。其他特性包括一个不需要外部组件的52 kHz固定频率振荡器，一个软启动模式以减少启动期间的涌流，电流模式控制以改善输入电压和输出负载瞬态的排斥。
由LM2577构成的开关式稳压器电路如图所示。 由LM2577构成的可调开关式稳压器
下面是 [由LM2577构成的可调开关式稳压器电路]的电路图 由LM2577构成的可调开关式稳压器电路由LM2577构成的开关式稳压器电路如图所示。 由LM2577构成的可调开关式稳压器(责任编辑：自然美)
【用 途】 可调正电压集成稳压器 【性能 参数】五端开关功率集成稳压器,双极型,输入电压【互换 兼容】

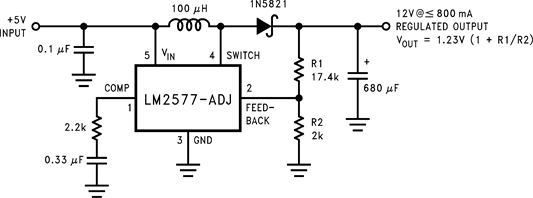

LM2577基本应用电路
LM2577-ADJ是输入电压可以调节的开关电压调整器，输出最大电压为60。片内有耐压为65，额定电流为3A的npv的开关晶体管。输入电压的范围是3.5～40V。具有软启动功能，起到时冲击电流小。LM2577基本应用电路如下图所示，此处以下技术指标为例进行设计。 输入电源电压：V1=5V,稳定输出电压 V2=12V 最大输出负载电流：I1=1A。
LM1577 LM2577是可在不同的封装：5引脚TO - 263(S)的TO - 220(T)(N)的16引脚DIP，24引脚表面贴装(男)，5引脚表面贴装和4引脚的TO - 3。
lm2577简单开关逆向稳压器可满足这些要求，它具有多（3）个输出和输入-输出隔离。3个输出是：①5v，150ma；②7.5v，100ma；③-7.5v，70ma。表1给出它们的电性能指标。
LM2577-ADJ开关电源芯片被整体整合在集成电路中，为反激变换开关调节器和前锋转换开关调节器提供电源并且控制这两个调节器。这个芯片可用于三中不同的输出电压，分别是12V、15V
