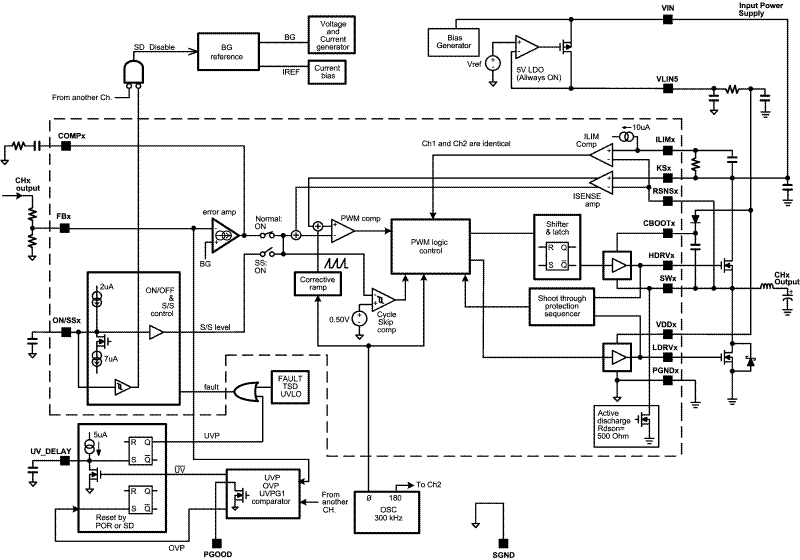

LM2642由两个开关频率为300kHz的电流模式同步降压调节器控制器组成。

两个开关调节器控制器操作180°失相。该特性降低了输入纹波均方根电流，从而显著降低了所需的输入电容。两个开关稳压器输出也可以并联作为一个双相单输出稳压器。

每路输出可从1.3 V(IN)·最大占空比独立调节。内部的5V轨道也可用于外部驱动自举电路。

电流模式反馈控制保证了优良的线路和负载调节和宽环路带宽的快速响应负载瞬变。电流通过顶部FET的Vds或通过与顶部FET的漏极串联的外部电流检测电阻被感知。电流限制是独立可调的每个通道。

LM2642具有独立于输出负载和输出电容的模拟软启动电路。这使得软启动行为比传统软启动电路更具可预测性和可控性。

PGOOD1引脚用于监控通道1的直流输出。两个输出都有过电压保护。UV-Delay引脚也可用于在输出欠压事件期间延迟关闭IC。
