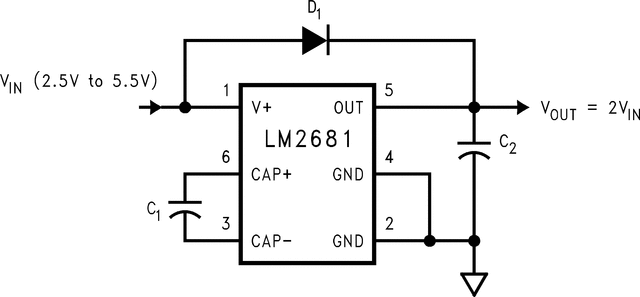

LM2681 CMOS电荷泵电压转换器是一个电压倍增器,输入电压范围为+2.5V到+5.5V。两个低成本的电容和一个二极管(在启动过程中需要)在这个电路中使用,以提供高达20ma的输出电流。LM2681也可以作为分压器,将+1.8V到+11V范围内的电压一分为二。

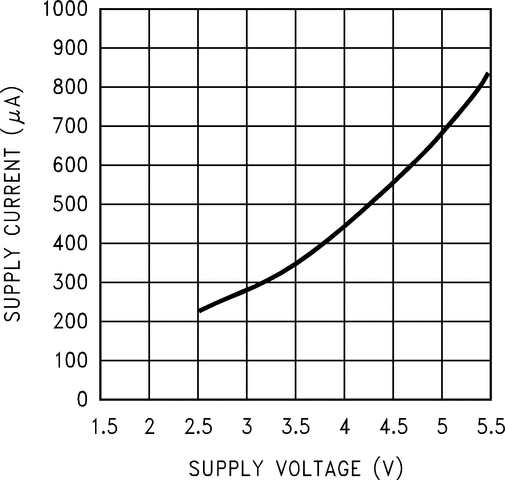

LM2681工作在160khz振荡器频率,以减少输出电阻和电压纹波。LM2681的工作电流只有550µA(在大多数负载下工作效率大于90%),为电池供电系统提供了理想的性能。这个装置是SOT-23, 6引线封装。
