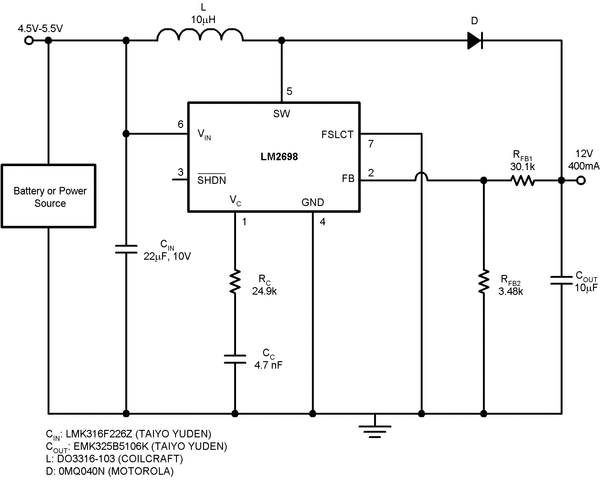

LM2698器件是一种通用PWM升压变换器。1.9 a, 18v, 0.2-欧姆内部开关，使LM2698提供有效的电源转换输出范围从2.2 V到17 V。它可以在低至2.2 V和高至12 V的输入电压下工作。电流模式架构在2.2 V到12v输入电压范围内提供了优越的线路和负载调节以及简单的频率补偿。LM2698设置了功率密度标准，能够从5 V输入端提供12 V 400ma电压。LM2698也可用于反激式或SEPIC拓扑。

LM2698 SIMPLE switch 具有600 kHz或1.25 MHz引脚可选开关频率。这提高了组件选择和过滤技术的灵活性。可以使用关机引脚来暂停设备并将静态电流降低到5µA。引脚上的外部补偿给用户在设置ng频率补偿上的灵活性，这使得在输出使用小的，低esr陶瓷电容器成为可能。Switchers Made Simple 软件可确保快速、简单和可靠的设计。LM2698是一个低profile, 8引脚VSSOP (DGK)封装。
