LM2734 稳压器是一款采用 6 引脚薄型 SOT 封装的高效 PWM 降压直流/直流转换器。该器件可提供所有有效功能，从而通过尽可能小的 PCB 面积提供具有快速瞬变响应和精确调节功能的本地直流/直流转换。

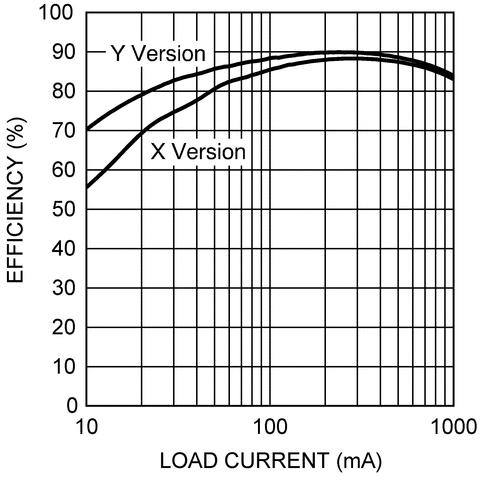

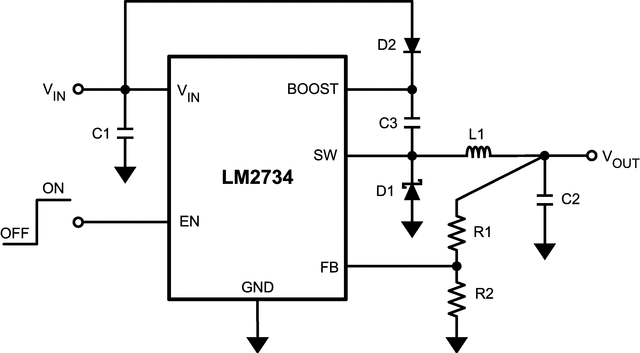

LM2734 稳压器采用最少的外部组件以及通过 WEBENCH 提供的在线设计支持，非常简单易用。该器件能够通过采用最先进的 0.5µm BiCMOS 技术的内部 300毫欧 NMOS 开关来驱动 1A 负载，从而实现最佳的功率密度。世界级的控制电路可实现低至 13ns 的导通时间，从而在整个 3V 至 20V 输入工作范围内支持极高频转换，最低输出电压为 0.8V。开关频率在内部设置为 550kHz (LM2734Y) 或 1.6MHz (LM2734X)，从而允许使用极小的表面贴装电感器和片式电容器。尽管工作频率很高，但仍可以轻松实现高达 90% 的效率。具备外部关断功能，因此具有 30nA 的超低待机电流。

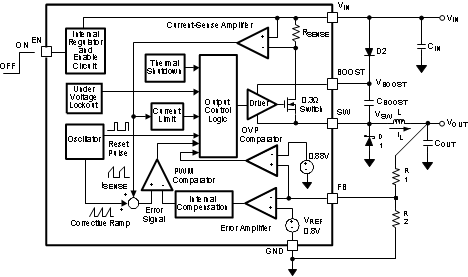

LM2734 稳压器使用电流模式控制和内部补偿在各种运行条件下提供高性能调节。其他 功能 包括用于减小浪涌电流的内部软启动电路、逐脉冲电流限制、热关断和输出过压保护。
基于LM2734的LED恒流驱动电路LM2734pdfdatasheet
【用 途】 LED恒流驱动电路【性能 参数】 双列6脚封装。 引脚封装图：【互换 兼容】
LM2734是1A降压型稳压器。基于LM2734的恒流驱动电路(如下图所示)利用LM321运算放大器获取采样电阻Rset上的电压，结合其它电阻和电容就可以构成一个完整、高效率的大功率LED恒流驱动电路。
LM2734是1A降压型稳压器。基于LM2734的恒流驱动电路(如下图所示)利用LM321运算放大器获取采样电阻Rset上的电压，结合其它电阻和电容就可以构成一个完整、高效率的大功率LED恒流驱动电路。
LM2734及LM2736是这系列稳压器之中最先推出市场的两个型号。LM2734芯片可将3伏(V)至20伏的输入电压降低至只有0.8伏，但仍可输出高达 1A 的电流。LM2736芯片则可将3
LM2734是1A降压型稳压器，利用LM321运算放大器获取采样电阻Rset上的电压，结合其他电阻和电容就可以构成一个完整、高效的大功率LED恒流驱动电路。
