LM2756是一款高度集成的开关电容多路显示LED驱动器，可并行驱动多达8个LED，总输出电流为180mA。稳压内部电流源在所有led中提供优秀的电流和亮度匹配。

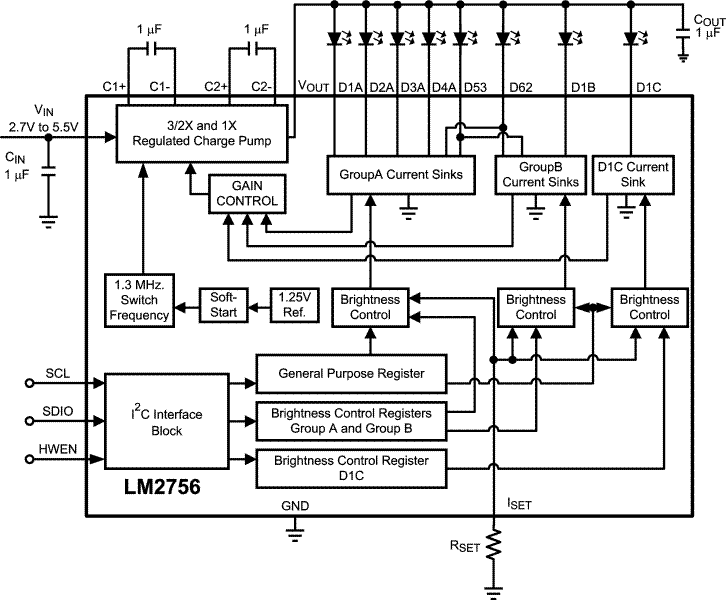

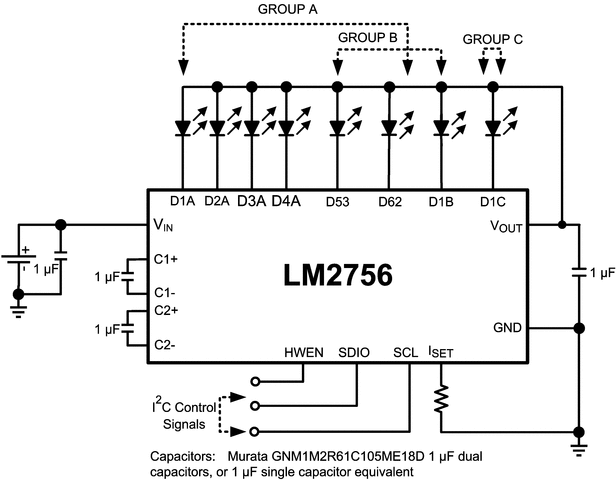

LED驱动器电流槽被分成三个独立的控制组。主组(组A)可以配置为驱动4个、5个或6个led，用于手机主显示屏，而辅助组(组B)可以配置为驱动1个、2个或3个led，用于驱动辅助显示屏、键盘和/或指示灯led。一个额外的驱动器，D1C，提供了额外的指示灯功能。

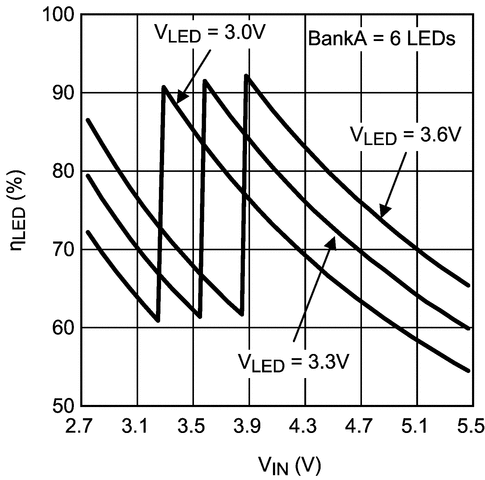

该器件通过在3/2增益或Pass-Mode下操作电荷泵，在不使用电感的情况下提供卓越的效率。根据LED正向电压选择适当的增益来保持电流调节，使效率在输入电压范围内最大化。

LM2756可在任何20凹凸，0.4毫米间距，薄DSBGA包。
