LM27965是一款高度集成的基于电荷泵的双显示LED驱动器。该设备可以驱动多达9个led并联输出总电流为180mA。调节内部电流下沉提供优秀的电流和亮度匹配所有led。

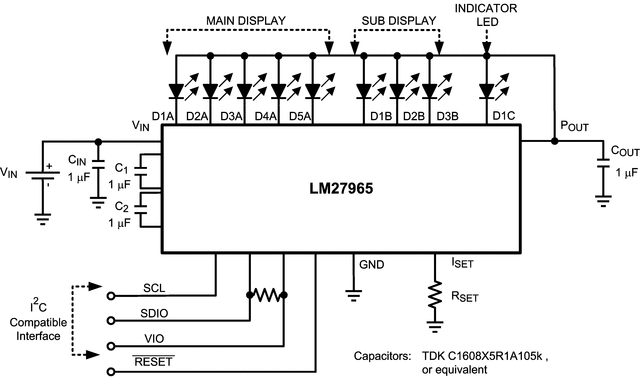

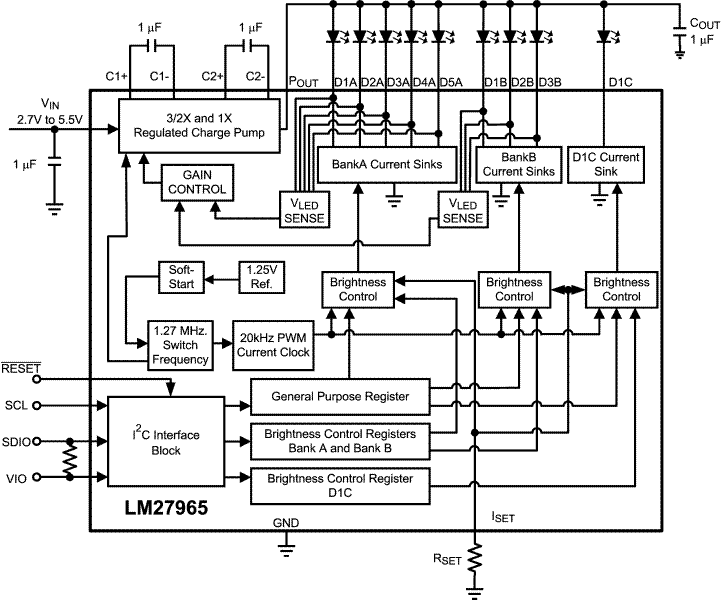

LED驱动器电流槽被分成三个独立的控制组。主组可以配置4或5个led,用于背光一个较大的主显示器,第二组可以配置2或3个led,用于背光一个较小的辅助显示器。提供了一种附加的、独立控制的led驱动器,用于驱动指示器或通用led。LM27965有一个I(2)C兼容接口,允许用户独立控制每一组led的亮度。

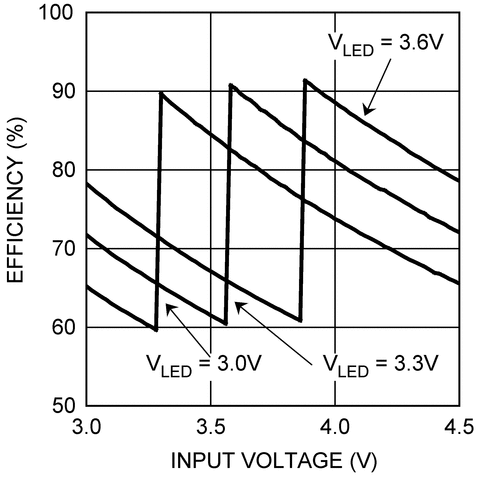

该器件通过在3/2增益或Pass-Mode下操作电荷泵,而无需使用电感,提供了卓越的效率。根据LED正向电压选择适当的增益来保持电流调节,使效率在输入电压范围内最大化。
LM27965有一个小的24引脚WQFN-24封装。
LM27965是一种高度集成的电荷泵双显白光LED驱动器。该器件可以驱动最多9个并联白光LED,其总的输出电流为180mA,可以实现所有白光LED的亮度和电流匹配。LM27965双显白光LED驱动器的驱动引脚被分成3个独立控制的组(bank)。
