LM2907和LM2917器件是单片频压转换器，具有高增益运放，当输入频率达到或超过选定的频率时，用于操作继电器、灯或其他负载。转速计采用电荷泵技术，在两个版本(8引脚LM2907和LM2917)中为低纹波、全输入保护提供倍频，其输出摆动到地为零频率输入。
运放与转速表完全兼容，并有一个浮动晶体管作为其输出。该功能允许接地或电源参考负载高达50毫安。集电极可以在V(CC)以上，最大V(CE)为28v。
所提供的两种基本配置包括具有输入的8引脚器件和转速表输出和运放非反相输入之间的内部连接。这个版本非常适合单速或频率切换或完全缓冲频率到电压转换应用。
更通用的配置提供差动转速表输入和未承诺运放输入。与此版本的转速表输入可以浮动和运放成为适合的有源滤波器调理转速表输出。
这两种配置均可与跨电源引线连接的有源分流调节器。该稳压器箝位电源，使稳定的频率到电压和频率到电流操作可能与任何电源电压和合适的电阻。
【用 途】 频率电压转换器 【性能 参数】双列14脚封装,频率-电压变换器,双极结构,电源电压=12V,最大功耗=0.5W,输入失调电压=10mV,输入偏置电流=500nA,电压增益=200V/mV,调整器电压=7.56V,总电流=6mA。
集成转速/电压转换器LM2907/2917的6种输出电路图
,LM2907,AD650,VF320,LM2917,AD7740.等下面提供一下他们的datasheet:lm331中文资料pdfAD650(TD650)中文资料pdf
它利用LM3524作为电机得到控制源和驱动器，利用LM2907作为反馈网络中的速度传感器。
美国国家半导体公司推出的速度（频率）／电压转换芯片LM2907/LM2917只需接少量的外围元件即可构成模拟式转速表，可用于测量电机转速，实现汽车超速报警等。２LM2907芯片介绍 LM2907为集成式频率／电压
LM2907为集成式频率/电压转换器，芯片中包含了比较器、充电泵、高增益运算放大器，能将频率信号转换为直流电压信号，后接加热、降温电路。图 温度控制接口电路（频压转换电路）

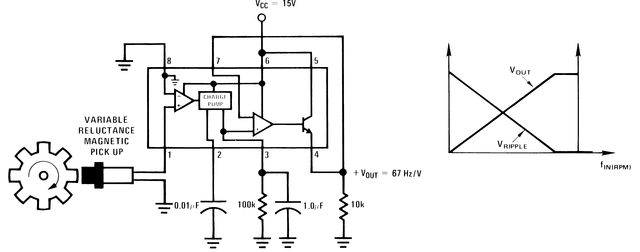

每次经过零的电磁式拾波器有正弦波输入时，如图所示的美国国家半导体LM2907电路都会产生输出脉冲，该电路可用于数字控制系统中。每个脉冲的宽度都是由C1的大小和所使用的电源电压决定的。
【互换 兼容】LM2907N LM2917N BGB2907【LM2907的原厂(中文)资料 数据手册 脚功能参数 封装】
标签：电压转换器(2)温度控制接口(1) LM2907为集成式频率/电压转换器，芯片中包含了比较器、充电泵、高增益运算放大器，能将频率信号转换为直流电压信号，后接加热、降温电路。
每次经过零的电磁式拾波器有正弦波输入时，如图所示的美国国家半导体LM2907电路都会产生输出脉冲，该电路可用于数字控制系统中。每个脉冲的宽度都是由C1的大小和所使用的电源电压决定的。
