LM2907和LM2917器件是单片频压转换器，具有高增益运放，当输入频率达到或超过选定的频率时，用于操作继电器、灯或其他负载。转速计采用电荷泵技术，在两个版本(8引脚LM2907和LM2917)中为低纹波、全输入保护提供倍频，其输出摆动到地为零频率输入。
运放与转速表完全兼容，并有一个浮动晶体管作为其输出。该功能允许接地或电源参考负载高达50毫安。集电极可以在V(CC)以上，最大V(CE)为28v。
所提供的两种基本配置包括具有输入的8引脚器件和转速表输出和运放非反相输入之间的内部连接。这个版本非常适合单速或频率切换或完全缓冲频率到电压转换应用。
更通用的配置提供差动转速表输入和未承诺运放输入。与此版本的转速表输入可以浮动和运放成为适合的有源滤波器调理转速表输出。
这两种配置均可与跨电源引线连接的有源分流调节器。该稳压器箝位电源，使稳定的频率到电压和频率到电流操作可能与任何电源电压和合适的电阻。
【用 途】 频率电压转换器 【性能 参数】双列14脚封装,频率-电压变换器,双极结构,电源电压=12V,最大功耗=0.5W,输入失调电压=10mV,输入偏置电流=500nA,电压增益=200V/mV,调整器电压=7.56V,总电流=6mA。
概述 LM2917为单片集成频率－电压转换器，芯片中包含了一个高增益的运算放大器/比较器，当输入频率达到或超过某一给定值时，输出可用于驱动开关、指示灯或其它负载。另外LM2917还带有完全的输入保护电路。在零频率输入时，LM2917的输出逻辑摆幅为零。1.1 主要特点LM2917具有以下特点：进行频率倍增时只需使用一个RC网络； 芯片上具
型号：LM2917关键字：频率—电压转换,比较器,转速计,LM2917简介：ＬＭ２９１７为单片集成频率—电压转换器，它能够进行准确的频率—电压（电流）转换，且驱动负载能力强。

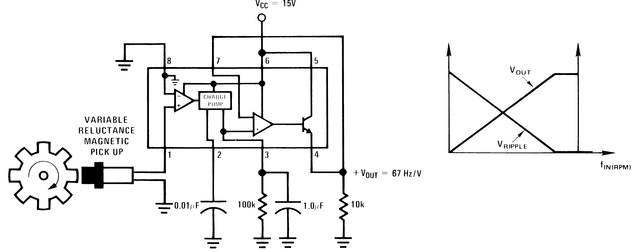

描述一个简单的电容使用IC LM2917米的电路图如图所示 。LM2917是一个高增益单片从国家半导体的频率电压转换器IC 。LM2917的主要应用，即使是在转速表，它可以用于多种这样的应用。
一个简单的电容使用IC LM2917米的电路图如图所示 。LM2917是一个高增益单片从国家半导体的频率电压转换器IC 。LM2917的主要应用，即使是在转速表，它可以用于多种这样的应用。
概述 LM2917为单片集成频率－电压转换器，芯片中包含了一个高增益的运算放大器/比较器，当输入频率达到或超过某一给定值时，输出可用于驱动开关、指示灯或其它负载。另外LM2917还带有完全的输入保护电路。在零频率输入时，LM2917的输出逻辑摆幅为零。1.1 主要特点 LM2917具有以下特点： ●进行频率倍增时只需使用一个RC网
从电机获得的整流予噪声信号反域加存第1只74I放大器上，该放大器电压增益为820．削眦驱动LM2917。LM2917输出经过缓冲级加在第2 H 741放火糯h最后经过达秫顿晶体管TIP121驱动电机。
,LM2907,AD650,VF320,LM2917,AD7740.等下面提供一下他们的datasheet:lm331中文资料pdfAD650(TD650)中文资料pdf
从电机获得的整流予噪声信号反域加存第1只74I放大器上，该放大器电压增益为820．削眦驱动LM2917。LM2917输出经过缓冲级加在第2 H 741放火糯h最后经过达秫顿晶体管TIP121驱动电机。
电路工作原理：从电动机获得的整流子噪声信号反馈加在第一只741放大器上，该放大器电压增益为820，用以驱动LM2917。LM2917输出经过缓冲级加在第二只741放大器上，最后经过达林顿晶体管TIP121驱动电动机。电动机速度可以通过调整缓冲级的100 kfl电位器进行控制。
