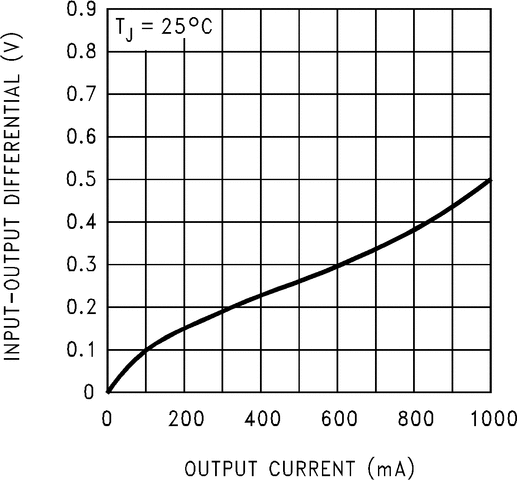

LM2940-N和LM2940C正电压稳压器具有输出电压为1 A的能力，跌落电压一般为0.5 V，在en re temperature范围内最大为1 V。此外，还包括了电路上的静态电流降低，当输入电压和输出电压之间的差值超过约3v时，它会降低地电流。输出电流为1 A，输入输出差为5 V的静止电流因此只有30 mA。只有当稳压器处于dropout模式(V(in)-V(OUT)≤3v)时，才存在较高的静态电流。
LM2940-N和LM2940C以及所有的调节电路都是为车辆应用而设计的，可以防止反向电池安装或两个电池跳变。在线路瞬变过程中，例如输入电压瞬间超过规定的最大工作电压时的负载转储，稳压器将自动关闭以保护内部电路和负载。LM2940-N和LM2940C不会被临时的镜像插入损坏。熟悉的调整功能，如短路和热过载保护也提供。
LM2940输出电流为1A,这系列有LM2940/40C和41C三个品种，LM2940为固定输出，输出电压有5/8/10（V）三种，输出端需要接入22uF以上电容。LM2940C也是电压固定式，功能与配置都与LM2940相同，有5/12/15（V）三种。

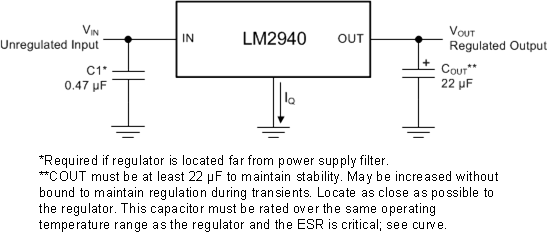

下面是 [LM2940 2940C典型应用电路]的电路图 LM2940 2940C典型应用电路图(责任编辑：admin)
LM2940货源 PDF 芯片资料 报价 | 利用单片机实现的模拟信号和数字信号单线混合传输 电子论坛 您现在的位置：下载,424770KLM2940 的货源和报价 LM2940 的相关技术信息 其他型号 北京金信科源科技发展有限公司联系人：张小姐
【用 途】 正三端稳压器 【性能 参数】
LM2940/2940C还含有一个静态电流降低电路，当输入输出压差超过3V时，可以减少地电流。因此，LM2940/2940C特别适合于汽车、机动车辆、船舶等的使用。 LM2940/2940C的基本应用与常见的三端稳压器78**系列相同，图1-4为典型应用电路。为确保电
LM2940/2940C为i端固定输出线性稳定电源电路输出电压什SV，8v、10V．12V．15V五种规格．最大输出电流达lA。LM2940/2940C的输入输出压羞晟低可达0 5V．可显著降低功耗井提岛电源系统的工作效率。此外，电路内部具有完善的短路保护、r流保护，过热保护等措施，队确保存工作过程中的蜜拿．稳定，可靠。LM2940/2940C还古有一个静恋电流降低电路，当辅人输Ⅱl压差超过3V时
LM2940／2940C的输入输出压差最低可达0.5V，可显著降低功耗下提高电源系统的工作效率。此外，电路内部具有完善的短路保护、限流保护，过热保护等措施，以确保在工作过程中的安全、稳定、可靠。 LM2940／2940C还含有一个静态电
LM2940/2940C的输入输出压差最低可达0.5V,可显著降低功耗来提高电源系统的工作效率。此外，电路内部具有完善的短路保护、限流保护、过热保护等措施，以确保在工作过程中的安全、稳定、可靠。 LM2940/2940C还含有一个静态电流降低电路，当输人输出压差
