LM2941正电压稳压器的特点是能够输出1a的电流，典型的跌落电压为0.5 V，在en re temperature范围内最大1v。此外，当输入电压和输出电压之间的差值超过大约3v时，电路中包含了一个静态电流降低，从而降低地引脚电流。输出电流为1 A，输入输出差为5 V的静止电流因此只有30 mA。只有当稳压器处于dropout模式(V(in)-V(OUT)≤3v)时，才存在较高的静态电流。
LM2941也是为车辆应用而设计的，所有的调节电路都可以防止电池反向安装或双电池跳变。在线路瞬变过程中，例如输入电压瞬间超过规定的最大工作电压时的负载转储，稳压器将自动关闭以保护内部电路和负载。熟悉的调整功能，如短路和热过载保护也提供。
低压差稳压器LM2941应用电路低压差稳压器LM2941应用电路

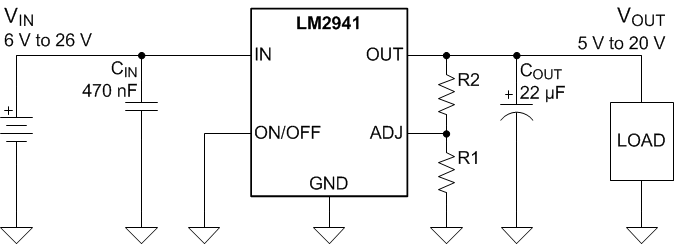

下面是 [LM2941 2941C典型应用电路]的电路图 LM2941 2941C典型应用电路图(责任编辑：admin)
使用LM2941的电路图详解。
LM2941经典运用电路图图解。
【用 途】 【性能 参数】【互换 兼容】
LM2941/2941C为五端可调式线性稳压电源电路，输出电压从5VV至20V,输入输出最低压差为0.5V,输出电流最大达lA.电路具有一个通/断控制端，低电平时稳压器正常工作，高电平时切断输出。
风扇转速控制有关的许多电子电路已在这里发布，这只是另一种方法 。这里的电路原理图是12V直流风扇转速控制器使用IC LM2941CT这是一个出1A稳压器低压降。IC具有低0.5一个电压差，也有很多有用的功能，如电源反接保护，过热保护，短路保护等，最大输出电流IC可以为1A 12V的直流电源VIN之间的连接(PIN4)和地面(PIN3)的IC。负载，这是风扇，是跨接在VOUT(PIN5)和地面(PIN3)的IC。电位器R1，R2和电阻决定的网络，包括调整目前的IC(IADJ
