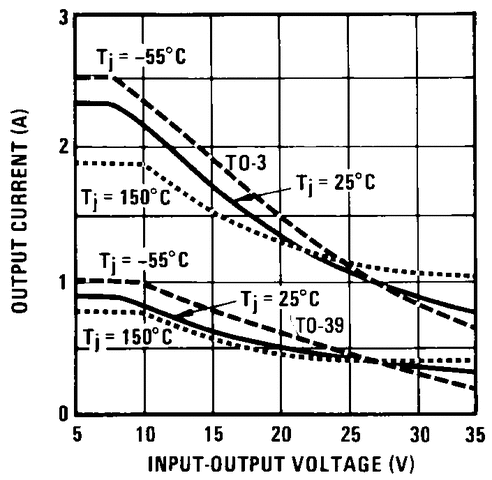

LM109系列是完整的5V稳压器制作在单个硅芯片上。它们是为数字逻辑卡上的局部正则化而设计的，消除了单点正则化所带来的分布问题。该器件有两种标准晶体管封装。在固体科瓦TO-5集管中，如果提供足够的散热，它可以提供超过200毫安的输出电流。使用TO-3电源包，可用输出电流大于1A。

监管机构是防井喷的。电流限制包括限制峰值输出电流到一个安全的值。此外，还提供了热关机，以防止IC过悬。如果内部耗散太大，调整器就会关闭，以防止过度燃烧。

为了使这些设备易于使用和减少外部组件的数量，花费了相当大的努力。没有必要绕过输出，尽管这确实在一定程度上改善了瞬态响应。然而，如果稳压器位于离电源的滤波电容很远的地方，则需要输入旁路。稳定性也可以通过一些方法来实现，这些方法可以很好地抑制负载或线路的瞬变，就像通常看到的TTL逻辑一样。

LM109系列虽然主要设计为固定稳压器，但输出可以设置到5V以上的电压，如图所示。它也可能使用电路作为控制元件的精密调节器，利用良好的电流处理能力和热过载保护。
