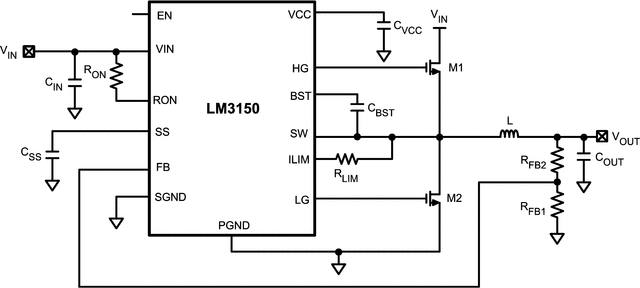

LM3150 SIMPLE SWITCHER 控制器是一款简单易用，且可在典型应用中提供达12A输出电流的简易降压电源控制器。工作输 入电压范围为6V-42V的LM3150的输出电压可按需要而调整，最低可达0.6V。开关频率可调节至达1 MHz，且同步架构提供了更 高效的设计。具有已注册专利的仿纹波模式(ERM)控制技术的LM3150控制器采用固定导通时间(COT)结构，可使用低等效串联 电阻(ESR)输出电容器，从而降低了整体设计方案尺寸和输出电压纹波。固定导通时间(COT)调节结构具有特快的瞬态响应，且无需 外置环路补偿，有助于减少外置元件数和降低设计复杂性。故障保护特性，比如热关断、欠压锁定、过压保护、短路保护、 电流限制以及输出电压预偏压启动使一种可靠且稳定的解决方案得以实现。
LM3150 SIMPLE SWITCHER 方案使用最少外置元件数和美国国家半导体的WEBENCH 网上设计工具来完成整套易用设计。 WEBENCH 为每步设计过程提供设计支持，包括使用新的MOSFET选择器进行外置元件计算、电气模拟、热模拟和建模板 等特性。

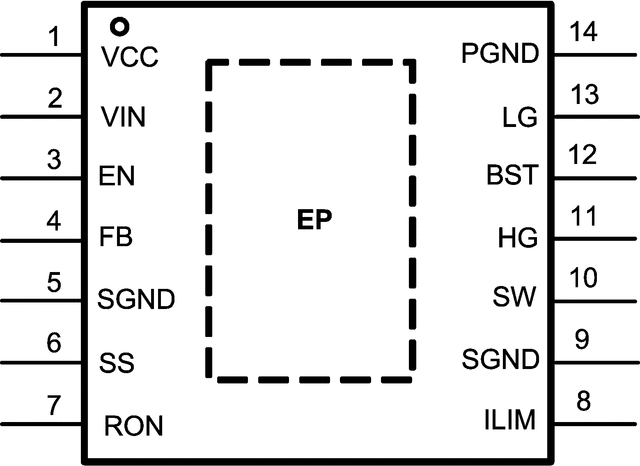

【用 途】 同步降压转换器【性能 参数】 采用TSSOP-14脚封装，宽输入电压范围6V-42V，调节输出电压0.6V，可编程开关频率可达1兆赫。 引脚排列图：【互换 兼容】
LM3150芯片具有可调整的开关频率及输出电压，而LM3151、LM3152及LM3153等三款芯片则具备一系列固定频率以及固定的
现代电子系统设计都需要一个恒定输出的供电电源，无论输入电压还是负载电流发生变化，只要这些变化在稳压源的运行范围内，稳压源都要保证电路有恒定的连续的电压输出。在便携式系统中，输入电压常常来自电池或直流电压源，而系统所用的芯片越来越多，芯片的功耗也越来越大，系统各芯片对电源的电压、电流和性能要求也多种多样。开关电源以PWM技术为主，通过改变脉冲的占空比调节输出电压，如何根据电压和电流情况并考虑性能、功
LM3150芯片具有可调整的开关频率及输出电压，而LM3151、LM3152及LM3153等三款芯片则具备一系列固定频率以及固定的输出电压(3.3V)。SIMPLESWITCHER系
