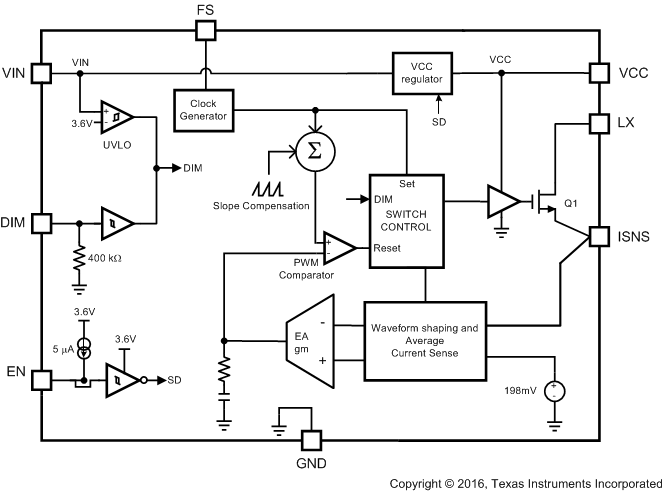

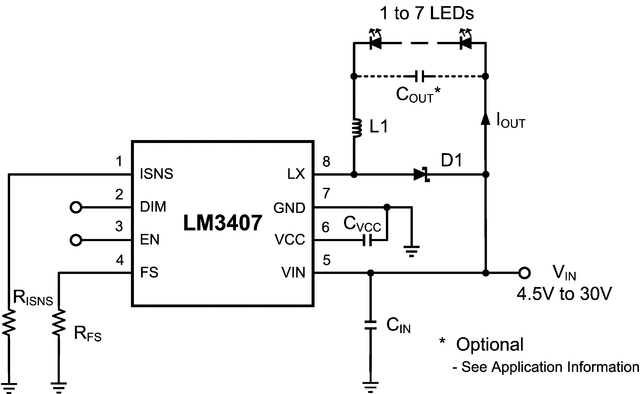

LM3407器件是一种恒流输出buck开关转换器，旨在为大功率led提供恒流输出。该设备是理想的汽车，工业和一般照明应用。LM3407具有集成的功率n通道MOSFET，使解决方案上的应用紧凑，易于实现。外部1%厚膜电阻允许转换器输出电压根据需要进行调整，为不同数量和类型的串行连接的LED串提供10%精度的恒流。转换器开关频率可从300khz到1mhz。LM3407具有调光输入，通过脉宽调制(PWM)控制LED亮度。此外，一个单独的启用引脚允许低功率关机。暴露垫MSOP-8封装提供了优良的散热和热性能。输入UVLO和输出开路保护，确保一个稳健的LED驱动器解决方案。
引言LM3407是一款集成了N沟道功率MOS场效应管的脉冲 宽度调制的浮动式降压转换器，其设计是为提供精准的恒定 电流输出，以驱动高功率发光二极管（LED），如Lumileds Luxeon?LM3407的 显著特色是脉冲电平调制（P
一个典型的高效率的LED驱动器电路通常可作为一个提供恒流输出(恒流输出)的开关式转换器。这些转换器有数种不同的拓朴形态(结构)， 如降压(降压)，升压(升压)和返驰(飞回来)式。 为了降低成本和整体方案的复杂度，许多开关式的LED驱动器都采用峰值电感器电流检测作为控制方法，以便为系统维持一个固定的输出电流。但是这种方法有一个很大的限制，就是输出电流会同时受制于电感器的电感值和输入电压。虽然电流调节
