LM3420系列控制器采用单片集成电路设计，用于锂离子充电电池的充电和充电结束控制。LM3420有8.4 v版本，可用于1到4个电池充电器应用。
包含在一个非常小的封装中是一个(内部补偿)运放，一个带隙参考，一个NPN输出晶体管，和电压设置电阻。放大器的反向输入可从外部访问，用于环路频率补偿。输出是一个开发射极NPN晶体管，能够驱动高达15ma的输出电流到外部电路。
一个裁剪的精密带隙参考u使温度漂移曲率校正，在工作温度范围内具有优良的电压稳定性。LM3420系列可为锂离子充电电池提供精确的充电结束电压阈值。高级级别的LM3420A具有±0.5%的ini电压阈值公差，而标准级别的LM3420具有±1%的ini电压阈值公差。
LM3420是一种超小型的5铅表面贴装封装，因此允许非常紧凑的设计。
它有三种不同的型号：LM3420-4.2、LM3420- 8.4、LM3420-12.6，分别提供+4.2V、8.4V和12.6V恒压输出，使用于对1只、2只和3只锂离子电池组充电。LM3420中含有运放、带隙基准、PNP输出晶体管和设置输出恒定电
下面是 [LM3420-8.4构成的锂电池快速充电器]的电路图 LM3420-8.4构成的锂电池快速充电器 本电路采用了LM3420-8.4专用锂电池充电器，电路简单，性能优良，能对两节锂电池进行快速充电
LM3420-8.4控制的电池充电器电路
锂离子电池充电控制芯片LM3420电路

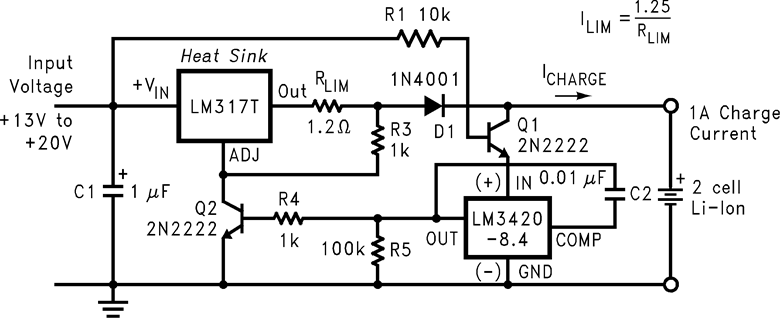

LM350/LM317与LM3420组成的锂电池充电电路IC2采用三端稳压器,如LM350或LM317,LM117等.
当电池组电压低于8.4V时，LM3420输出端①脚(OUT)无输出电流，晶体管Q2截止，因此，电压可调稳压器输出恒定电流，其电流值取决于RL的取值。电池电压被LM3420的输入脚④(IN)检测，当电池电压升到8.4V(两节锂电池)时，LM3
该电路采用了LM3420―8.4专用锂电池充电控制器。当电池组电压低于8.4V时，LM3420输出端①脚(OUT)无输出电流，晶体管Q2截止，因此，电压可调稳压器LM317输
本电路采用了LM3420-8.4专用锂电池充电器，电路简单，性能优良，能对两节锂电池进行快速充电。
本电路采用了LM3420-8.4专用锂电池充电器，电路简单，性能优良，能对两节锂电池进行快速充电。
本电路采用了LM3420-8.4专用锂电池充电器，电路简单，性能优良，能对两节锂电池进行快速充电。
