LM3421-Q1和LM3423-Q1系列器件是LED驱动的高压n通道MOSFET控制器。可以很容易地在buck、boost、buck-boost和SEPIC拓扑中配置它们。这种灵活性，加上75 V的输入电压，使这些控制器成为照明led的一个大家庭的理想应用。

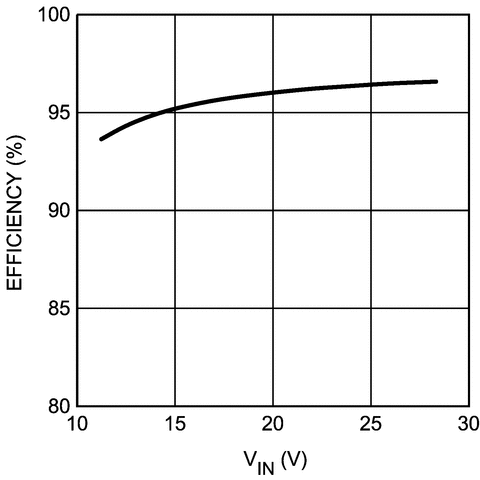

可调的高侧电流检测电压允许和光调节的LED电流与最高的效率可能。LM3421-Q1和LM3423-Q1器件使用预测off- me (PRO)控制，这是一个峰值电流模式控制和预测off- me的组合。这种控制方法在提供固有输入电压前馈补偿的同时，简化了环路补偿的设计。
LM3421-Q1和LM3423-Q1器件包括一个高电压启动调节器，可在4.5 V到75 V的宽输入范围内工作。内部PWM控制器的设计可调开关频率高达2 MHz，从而实现紧凑的解决方案。

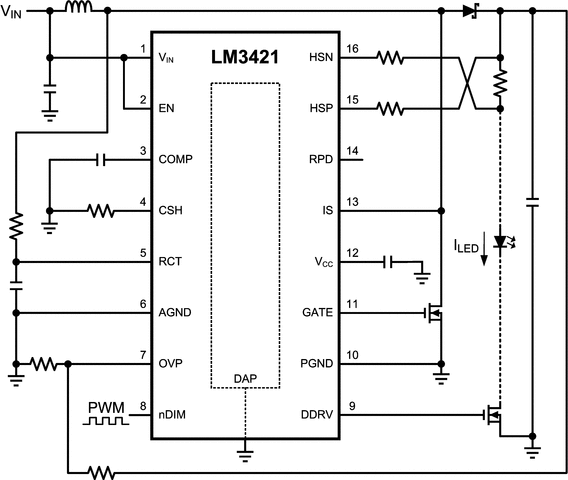

下面是 [基于LM3421的升压稳压器驱动10个LED电路]的电路图 基于LM3421的升压稳压器驱动10个LED电路(责任编辑：电路图)
【用 途】 大功率LED驱动芯片【性能 参数】双列16脚封装和20脚封装。引脚封装图：【互换 兼容】
LM3421/LM3423是一升降压750mA恒流稳压器,其主要参数及特点如下:- Vin范围：4.5V-75V-快速的PWM调光（50KHz）-内部基准电压：50mV-1.25V-工作频率：最大1MHZ-内部驱动能力：750mA-超低电流停机：<2uA-输入欠压锁定-LM3421:Tssop-16-LM3423:Tssop-20LM3421/LM34
下面是 [SEPIC配置中的LM3421]的电路图 SEPIC配置中的LM3421LM3421pdf(责任编辑：电路图)
NS公司的LM3421/LM3423是多用途高压LED驱动,可以配置成降压,升压,降压-升压(反激)或SEPIC拓扑,输入电压从4.5V到高达75V,可调开关频率高达2MHz,具有快速(50kHz) PWM调光,关断电流小于1uA,可用在LED驱动器和多种恒流模式稳压器以及热电冷却驱动器.本文介绍了LM3421/LM3423的住要特性,方框图以及多种应用电路图,升压评估板主要特性和电路图和材料清单
LM3421/LM343/LM3424/LM3429—适用于恒流LED驱动器的PowerWiseN沟道控制器工作原理LM3421/LM343/LM3424/LM3429属于功能齐备的高电压LED驱动器控制器
