LM3421 和 LM3423 系列器件是适用于 LED 驱动器的多功能高压 N 沟道 MOSFET 控制器。可以轻松为降压、升压、降压/升压和 SEPIC 拓扑配置这些器件。这一灵活性以及 75V 的输入电压额定值使得这些控制器非常适合在多种应用中 点亮 LED。
可调节高侧电流感应电压允许以尽可能高的效率对 LED 电流进行严格稳压。LM3421 和 LM3423 器件采用预测性关闭时间 (PRO) 控制，此控制集成了峰值电流模式控制和预测性关闭计时器。这种控制方法简化了环路补偿设计，并提供了固有的输入电压前馈补偿。
LM3421 和 LM3423 器件包含一个高电压启动稳压器，此稳压器能够在 4.5V 至 75V 的宽输入范围内工作。PWM 控制器专为高达 2MHz 的可调节开关频率而设计，因此可实现紧凑的解决方案。

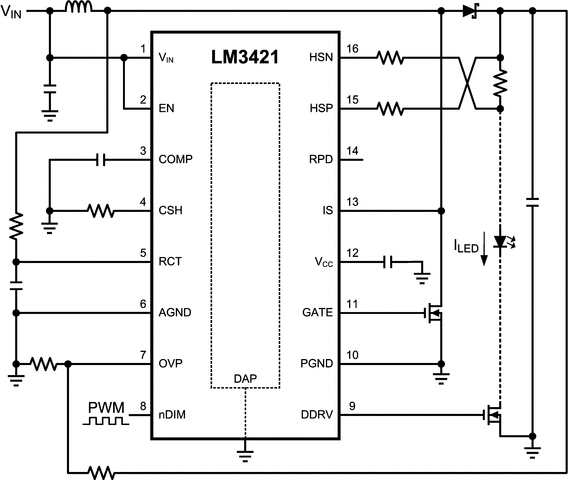

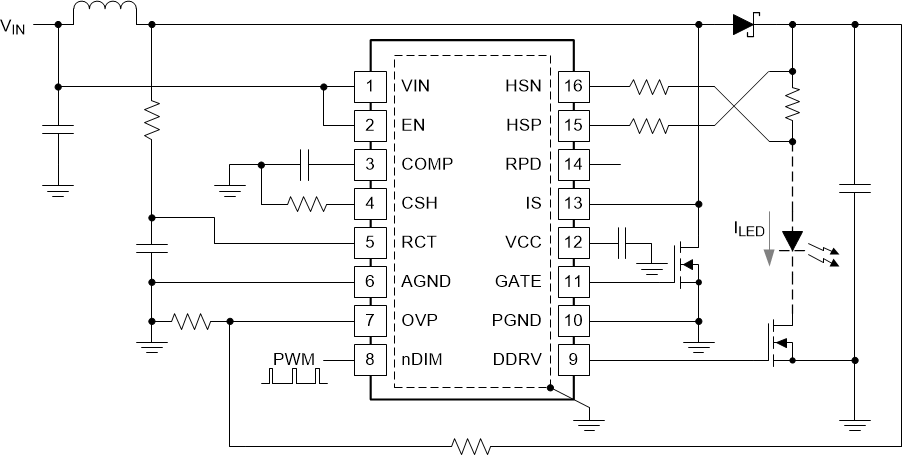

下面是 [基于LM3421的升压稳压器驱动10个LED电路]的电路图 基于LM3421的升压稳压器驱动10个LED电路(责任编辑：电路图)
【用 途】 大功率LED驱动芯片【性能 参数】双列16脚封装和20脚封装。引脚封装图：【互换 兼容】
LM3421/LM3423是一升降压750mA恒流稳压器,其主要参数及特点如下:- Vin范围：4.5V-75V-快速的PWM调光（50KHz）-内部基准电压：50mV-1.25V-工作频率：最大1MHZ-内部驱动能力：750mA-超低电流停机：<2uA-输入欠压锁定-LM3421:Tssop-16-LM3423:Tssop-20LM3421/LM34
下面是 [SEPIC配置中的LM3421]的电路图 SEPIC配置中的LM3421LM3421pdf(责任编辑：电路图)
NS公司的LM3421/LM3423是多用途高压LED驱动,可以配置成降压,升压,降压-升压(反激)或SEPIC拓扑,输入电压从4.5V到高达75V,可调开关频率高达2MHz,具有快速(50kHz) PWM调光,关断电流小于1uA,可用在LED驱动器和多种恒流模式稳压器以及热电冷却驱动器.本文介绍了LM3421/LM3423的住要特性,方框图以及多种应用电路图,升压评估板主要特性和电路图和材料清单
LM3421/LM343/LM3424/LM3429—适用于恒流LED驱动器的PowerWiseN沟道控制器工作原理LM3421/LM343/LM3424/LM3429属于功能齐备的高电压LED驱动器控制器
• 由于串联的 LED 的总正向电压高于输入电压，因此 LM3421 芯片与升压拓扑结构的搭配是最理想的
NS的LM3421/LM3423是恒流LED驱动器的N沟控制器,可配置成降压,升压,降-升压(反激)或SEPIC,输入电压可高达75V,非常适合各种情况下的LED照明应用.
