LM3429是用于LED驱动的高电压n通道MosFET控制器。可以很容易地在buck、boost、buck-boost和SEPIC拓扑中配置它。这种灵活性，加上75V的输入电压，使LM3429成为照明led的理想选择。
可调的高侧电流检测电压允许和光调节的LED电流与最高的效率可能。LM3429使用预测关机(PRO)控制，这是一个结合了峰值电流模式控制和预测关机。这种控制方法在提供固有输入电压前馈补偿的同时，简化了环路补偿的设计。

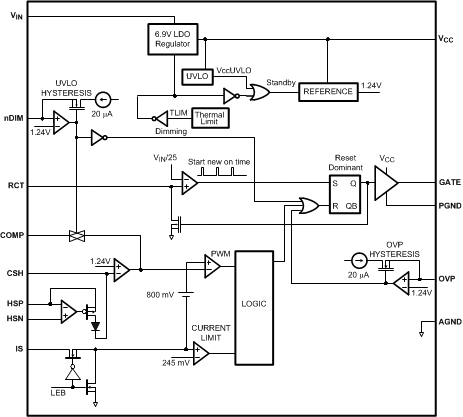

LM3429包括一个高电压启动调节器，可在4.5 V到75 V的宽输入范围内工作。内部PWM控制器的设计可调开关频率高达2 MHz，从而实现紧凑的解决方案。附加功能包括模拟调光，PWM调光，过压保护，欠压锁定，逐周期电流限制和热关闭。
NS公司的RD-173 - MR16 和PAR38 LED灯参考设计采用LM3429多功能高压LED控制器和LM2841/42 PWM DC/DC 降压稳压器.LM3429的输入电压可从4.5V到75V,具有快速(50kHz) PWM 调光特性;而LM2841/42的输入电压从表面上看4.5V到42V,输出电流300mA或600mA可选择.RD-173 - MR16
NS 公司的LM3429是多用途高压 LED驱动器控制器,可以配置成降压,升压,升/降压(Flyback)或SEPIC拓扑,输入和输出的工作电压额定值为75V,内部的PWM控制器可调开关频率高达2MHz.同时还集成了精密的基准电压,用于快速PWM调光的逻辑兼容DIM输入,逐个周期的限流和热关断.本文介绍了LM3429的主要特性, 典型应用电路以及LM2841/2 PWM DC/DC降压稳压器的主要
