LM3431是一款3通道线性电流控制器，结合升压开关控制器，非常适合在空间关键应用中驱动LED背光面板。LM3431驱动3个外部NPN晶体管或mosfet，为3个LED串提供高精度恒流。输出电流可调，以驱动弦超过200毫安。LM3431可以扩展到驱动多达6个LED串。
升压控制器驱动外部fet开关，从5V到36V之间的输入电压进行升压调节。LM3431具有LED阴极反馈功能，以最小化调节器的空间和操作效率。
DIM输入引脚通过模拟或数字控制信号控制LED亮度。调光频率最高可达25khz，对比度为100:1。在较低的调光频率下，对比度ra可以大于1000:1。
LM3431通过在LED调光期间保持恒定的输出电压调节，消除了可听到的噪声问题。附加功能包括LED短开保护，故障延迟/错误标志，循环电流限制，以及IC和LED阵列的热关闭。增强的LM3431A具有降低偏置电压的功能，以获得更高的精度LED电流。
【用 途】 三通道恒流LED驱动电路【性能 参数】双列28脚封装。 引脚平面图：【互换 兼容】
LM3431—内置升压控制器的 PowerWise 3信道恒流LED驱动器工作原理 LM3431 是一款内置升压开关控制器的 3 信道线性电流控制器，可以驱动超薄型电子产品的 LED 背光灯显示屏。LM3431 控制器可驱动 3 个外置 NPN 晶体管或 MOSFET晶体管，为 3 个 LED 分别提供大小偏差极小的恒定电流。驱动 LED 的输出电流可以调整，最高可达 200

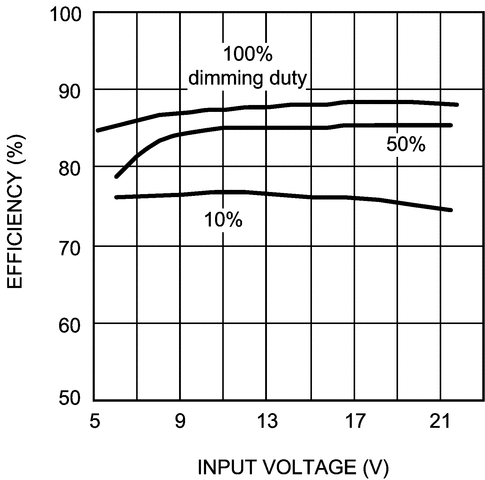

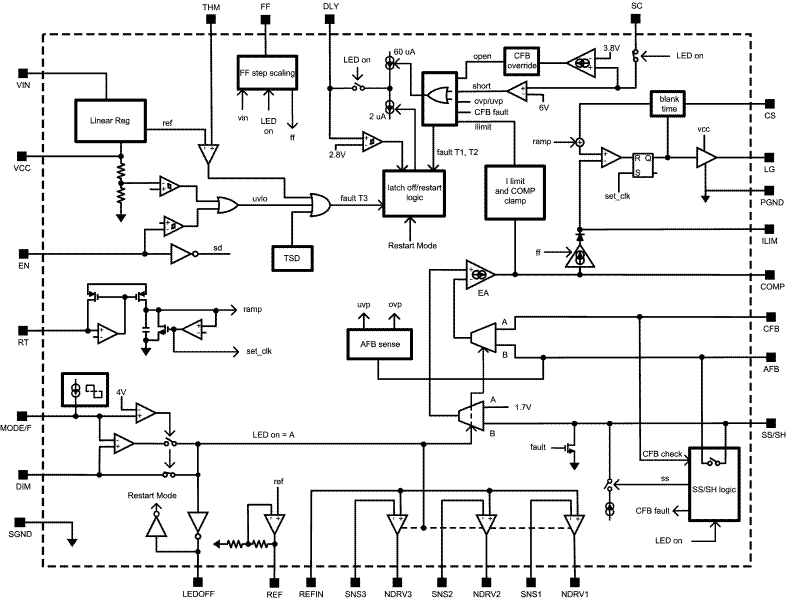

NS 公司的LM3431集成了3路线性电流控制器和升压开关控制器,非常适合用来驱动LED背景光.LM3431能驱动3个外接NPN晶体管或MOSFET,向3路LED串提供高精度的恒定电流.输出电流超过200mA,并可扩展成驱动6个LED串.输入电压3V-36V,调光频率高达25kHz,采用模拟和数字两种方式调光,对比度大于100:1.本文介绍了LM3431的主要特性,方框图,典型应用电路以及评估板

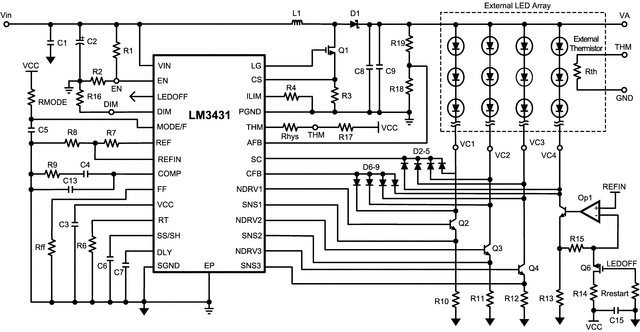

• 这款电路利用12V总线的电池供电驱动4组、每组共有8个串联一起的140 mA LED，最适用于汽车TFT显示器的LED背光灯。 输入电压：8V至18V，4组LED灯组 (每组共有 8个LED)，每组LED的驱动电流为 140 mA 适用于TFT显示器的LED背光灯 适用于仪表板的LED背光灯 输出电压及电流
