LM3492/-Q1集成了一个升压转换器和一个双通道电流稳压器，实现了一个高效和成本效益的LED驱动，驱动两个单独可调光的LED串，最大功率为15w，输出电压高达65v。该升压转换器采用了一种专有的projecton - me控制方法，可提供快速瞬态响应，无需补偿，并具有从200 kHz到1 MHz几乎恒定的开关频率可编程。电路使用陶瓷电容稳定，调光时无噪声。可编程的峰值电流限制和软启动功能减少启动时的电流冲击，集成190 毫欧， 3.9-A n -沟道MOSFET开关最小化尺寸解决方案。
该快速旋转速率电流调节器允许高频和窄脉冲宽度调光信号实现非常高的对比度ra 1000:1在调光频率超过3 kHz。LED电流可通过单个电阻从50 mA到200 mA进行编程。
为了使效率最大化，动态净空控制(DHC)自动调整输出电压到最小。DHC还为一串不同数量的LED提供了一个单一的BOM，这需要不同尺寸的背光面板，从而降低了整体开发和成本。LM3492/-Q1有一个versa le COMM引脚，作为一个双向I/O引脚接口与外部MCU的以下功能:电源良好，过温，IOUT过压和欠压指示，开关频率调谐，通道1关闭。LM3492/-Q1的其他监控功能包括精确使能，VCC欠压锁定，电流调节器过功率保护，热关闭保护。LM3492/-Q1是热增强的20针HTSSOP包。

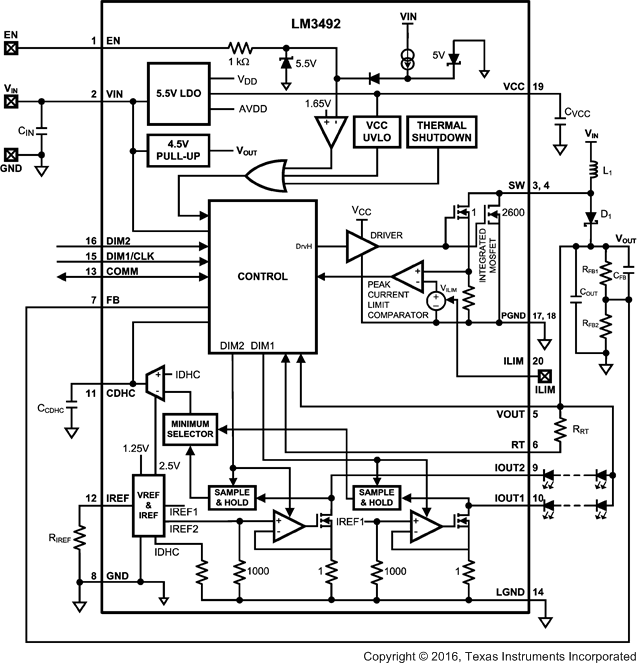

本文介绍了LM3492主要特性, 简化功能方框图, 典型应用电路图以及LM3492评估板参考设计电路图和评估板材料清单(BOM),PCB元件布局图.NS公司的LM3492是两路单独调光LED驱动器,集成了升压转换器和快速电流稳压器
美国国家半导体lm3492 led 驱动器 -- 技术特性 美国国家半导体lm3492芯片内置升压转换器及双通道稳流器，可以高效并具成本效益地驱动两组独立的可调光led串，其输出功率最高可达15wlm3492只需一个电阻，便可在50ma至200ma间设置led电
LM3492驱动器是美国国家半导体PowerWise? 高能效产品系列中的一员，它可大幅提高系统效率，降低系统复杂度及汽车LCD背光应用的系统成本。LM3492具有动态电压调整功能，可以利用升压转换器的反馈电压灵活调整LED的供电，确保最低的耗电等级从而优

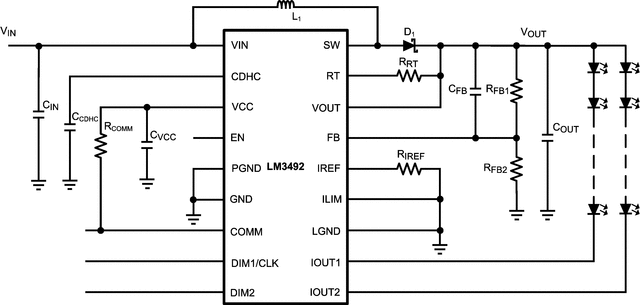

下面是 [LM3492应用电路图]的电路图 LM3492是两路单独调光LED驱动器,集成了升压转换器和快速电流稳压器.可编程开关频率从200 kHz到1 MHz,输入电压4.5V-65V,可编程LED
LM3492驱动器是美国国家半导体PowerWise®高能效产品系列中的一员，它可大幅提高系统效率，降低系统复杂度及汽车LCD背光应用的系统成本。LM3492具有动态电压调整功能，可以利用升压转换器的反馈电压灵活调整LED的供电，确保最低的耗电等级从而优化系统效率。该
LM3492驱动器是美国国家半导体PowerWise高能效产品系列中的一员，它可大幅提高系统效率，降低系统复杂度及汽车LCD背光应用的系统成本。LM3492具有动态电压调整功能，可以利用升压转换器的反馈电压灵活调整LED的供电，确保最低的耗电等级从而优化系统效率。该驱动
LM3492驱动器是美国国家半导体PowerWise高能效产品系列中的一员，它可大幅提高系统效率，降低系统复杂度及汽车LCD背光应用的系统成本。LM3492具有动态电压调整功能，可以利用升压转换器的反馈电压灵活调整LED
LM3492驱动器是美国国家半导体PowerWise高能效产品系列中的一员，它可大幅提高系统效率，降低系统复杂度及汽车LCD背光应用的系统成本。LM3492具有动态电压调整功能，可以利用升压转换器的反馈电压灵活调整LED
NS公司的LM3492是两路单独调光LED驱动器,集成了升压转换器和快速电流稳压器.可编程开关频率从200 kHz到1 MHz,输入电压4.5V-65V,可编程led电流从50 mA 到 200 mA,调光电压达65V,总功率可达15W,主要应用在超高对比度6.5”-10”难关LCD显示屏背光以及汽车或航海GPS显示器.本文介绍了LM3492主要特
LM3492驱动器是美国国家半导体PowerWise® 高能效产品系列中的一员，它可大幅提高系统效率，降低系统复杂度及汽车LCD背光应用的系统成本。LM3492具有动态电压调
