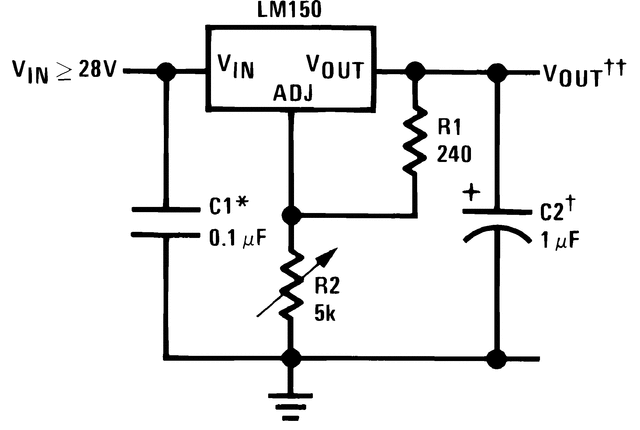

LM150系列可调3端正稳压器能够提供超过3A超过1.2V到33V输出范围。它们非常容易使用，只需要2个外部电阻来设置输出电压。此外，线路和负载调节均可与离散设计相媲美。此外，LM150是封装在标准晶体管封装，易于安装和处理。
除了比固定稳压器更高的性能外，LM150系列提供了只有在IC上可用的完全过载保护。芯片上包括电流限制，热过载保护和安全区域保护。即使调整端子意外断开，电路上的所有过载保护仍然完全起作用。
通常，不需要电容，除非设备位于超过6英寸的输入滤波电容，在这种情况下需要输入旁路。可以添加一个输出电容来改善瞬态响应，而旁路调整引脚将增加调节器的纹波抑制。
除了替代固定调节器或离散设计，LM150在其他各种应用中都很有用。由于稳压器是“floa ng”，只看到输入输出差电压，几百伏特的供应可以调节，只要最大输入输出差不超过，即避免短路输出。
通过在调节引脚和输出之间连接一个固定电阻，LM150可以用作精密电流调节器。带电子关机的电源可以通过夹紧调整终端到地来实现，它将输出设置为1.2V，而大多数负载产生的电流很小。
带有NDS后缀的LM150系列的零件号包装在标准钢TO-3包装中，而带有NDE后缀的零件号包装在TO-220塑料包装中。LM150的额定温度为-55℃≤T(J)≤+150℃，LM350A的额定温度为-40℃≤T(J)≤+125℃，LM350的额定温度为0℃≤T(J)≤+125℃。
LM350组成的限流稳压电源电路图有关LM350详细信息请参考本站文章:LM350中资料
LM350缓启动电路图有关LM350详细信息请参考本站文章:LM350中资料
LM350典型应用路LM350典型应用电路图
620)this.width=620; #8221;window.open(this.src) >有关LM350详细信息请参考本站文章:LM350中资料 以上内容源自网络
LM350/LM317与LM3420组成的锂电池充电电路IC2采用三端稳压器,如LM350或LM317,LM117等.
【用 途】 正三端可调稳压器 【性能 参数】三端可调正电压集成稳压器,双极型,输入电压=【互换 兼容】IP350 CW350K CW350 LAS1411 W350
【用 途】 【性能 参数】
下面是 [LM350和LM301A设计的汽车电池充电电路]的电路图 材料BOM表：R1 500 Ohm 1/4 W ResistorR2 3K 1/4 W ResistorR3 1K 1/4 W ResistorR41uF 25V Electrolytic CapacitorC31000pF 25V Ceramic CapacitorD1 1N457 DiodeQ1 2N2905 PNP TransistorU1 LM350
可以使用集成控制器LM350（3）更换LM338（5）如果需要的输出电流不超过3A。请注意，LM338和LM350几乎相同的价格，效果会更好，如果你订购1 LM338。
LM350集成控制器使用(3)，以取代LM338(5)可以做到，如果需要的输出电流不超过3A 。请注意，LM338和LM350几乎相同的价格，效果会更好，如果你为了一个LM338 。
