LM3501是一个固定频率的升压DC/DC转换器，是驱动白色led显示背光和其他照明功能的理想选择。完全集成的同步开关(不需要外部肖特基二极管)和低反馈电压(515 mV)， LM3501电路的功率效率已被用于无线电话和其他便携式产品(单芯锂离子或3芯镍氢电池供应)的照明应用。LM3501具有固定的1 MHz开关频率。当使用陶瓷输入和输出电容时，LM3501提供了一个小，低噪音，低成本的解决方案。

两个LM3501 op on可提供不同的输出电压能力。LM3501-21最大输出电压为21V，通常适用于驱动4或5个白色led串联。LM3501-16最大输出电压为16V，通常适用于驱动3或4个串联的白色LED(串联LED的最大数量取决于LED正向电压)。如果初级白光LED网络应该断开，LM3501在输出电路上使用内部保护，以防止破坏性的过电压事件。

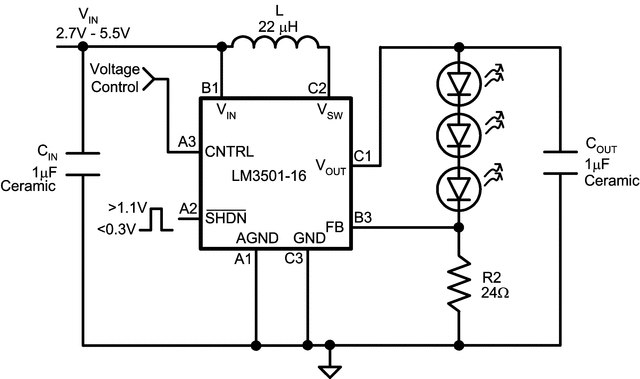

单个外部电阻用于设置LED驱动应用中的最大LED电流。LED电流可以很容易地通过改变控制管脚上的模拟控制电压或使用关闭管脚上的脉宽调制(PWM)信号来调整。在关机时，LM3501完全断开输入和输出，形成完全隔离，防止泄漏电流滴入led。
