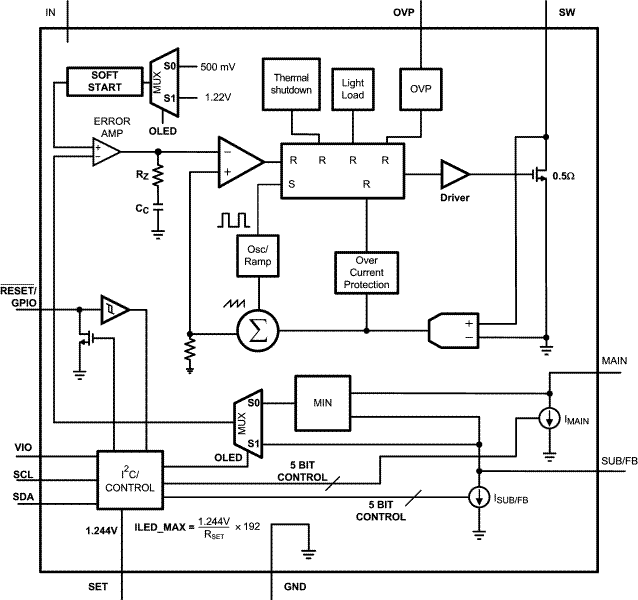

LM3509电流模式升压转换器提供两个单独的输出。第一个输出(MAIN)是驱动系列白光LED的恒流汇聚。第二输出(SUB/FB)可配置为用于系列白光LED偏置的恒流汇聚，或作为反馈引脚来设置为OLED面板供电的恒定输出电压。

所有商标均为其各自所有者的财产。

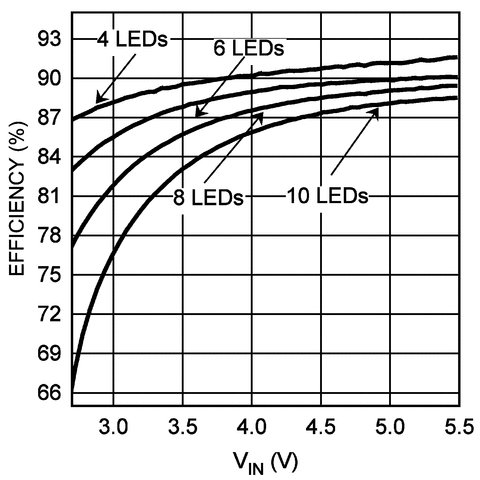

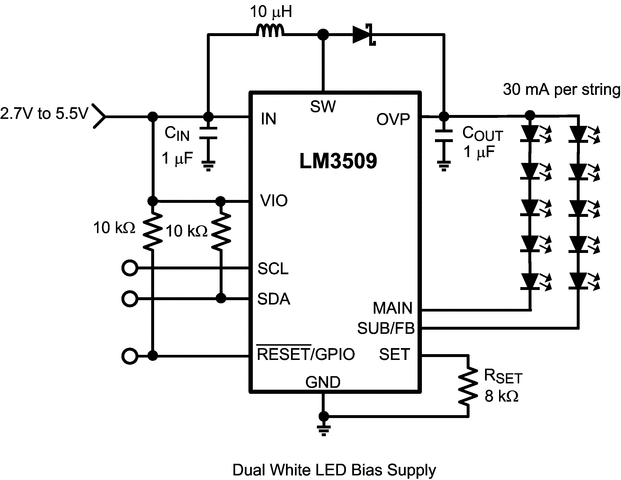

当配置为双输出白光LED偏置电源时，LM3509可自适应地调节LED串的供电电压，以最大限度地提高效率，并确保电流汇保持在正常状态。每一个输出的最大电流是通过一个外部的低功率电阻设置的。一个I(2)C兼容接口允许独立调整LED电流在任何输出从0到最大电流32指数步。当配置为白色LED + OLED偏置电源时，LM3509可以独立并同时驱动一串多达5个白色LED，并为OLED面板提供高达21V的恒定输出电压。

如果V(OUT)高于21V，则输出过电压保护关闭设备，允许使用小型低压输出电容器。LM3509提供了一个小的10针热增强WSON封装，并在-40°C到+85°C的温度范围内工作。
