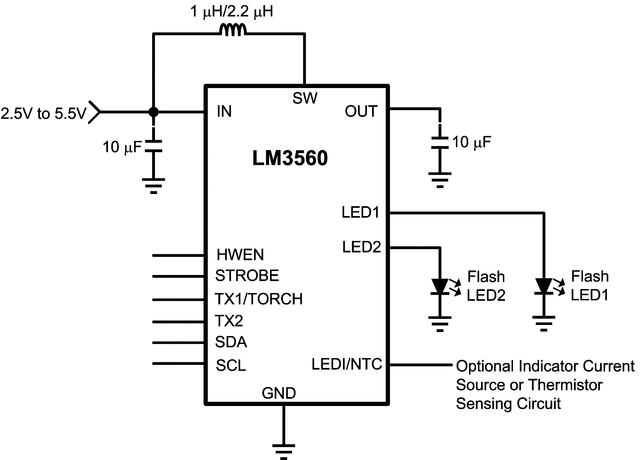

LM3560是一个2 mhz固定频率同步升压转换器，有两个1000 ma恒流驱动器用于大电流白光led。双高侧电流源允许接地阴极LED运行，并可以通过单个LED提供高达2a的闪光电流。一种适应的调节方法，确保每个LED的电流保持在调节上，并最大限度地提高效率。

LM3560通过I(2)C-compa接口进行控制。功能包括一个内部4比特ADC监测电压的带领下,独立的LED电流控制,硬件flash支持允许逻辑输入触发闪光灯脉冲,双TX输入力的闪光灯脉冲到电流的火炬模式允许synchroniza射频功率放大器的事件或其他大电流赖斯ons,集成比较器设计用于监控NTC热敏电阻并提供LED电流中断。此外，交流高HWEN输入在系统软件故障时提供硬件关闭。

该设备可在一个超小型16引脚DSBGA封装。2 mhz的开关频率、过电压保护和电流限制可调，允许使用低功耗(1µH和2.2µH)电感和陶瓷(10µF)电容。
