LM3686是一款降压DC-DC转换器，具有非常低的dropout线性稳压器和低噪声线性稳压器，适用于驱动超低电压电路。它提供三个输出组合负载电流高达900毫安，输入电压范围从2.7 V到5.5 V。

该设备为许多应用程序提供了优越的功能和性能。PWM低噪声和PFM低电流模式之间的自动智能切换提供了改进的系统控制。在全功率运行时，固定频率3mhz(典型)，PWM模式驱动负载从大约70毫安到最大600毫安。在轻载和系统待机状态下，通过将静态电流降低到28 μA(典型)，迟滞PFM模式可以延长电池寿命。内部同步操作，效率高。

所有商标均为其各自所有者的财产。

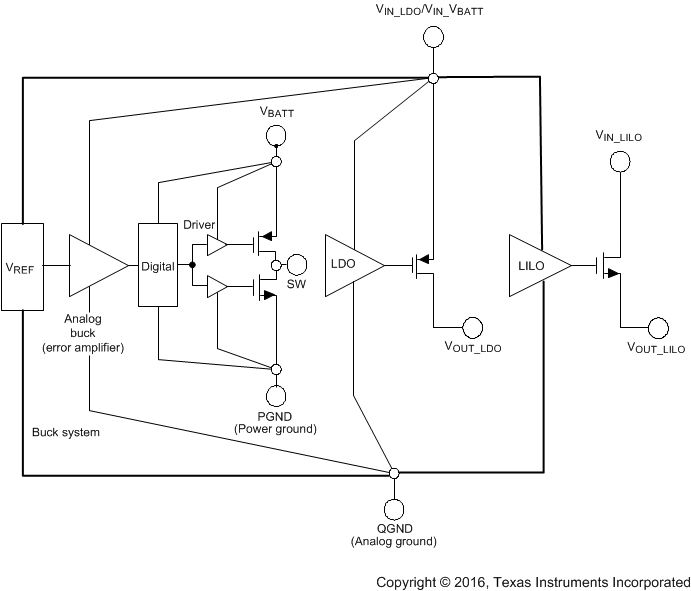

三个使能(EN_x)引脚允许分别操作的DC-DC，后调节对线性调节器，或线性调节器单独。如果在线性稳压器的后调节启动期间DC-DC未启用，一个并联小通晶体管从V(BATT)提供最大50ma的线性稳压器。在组合操作中，两个使能一起上升，小通晶体管被处理，大通晶体管提供350 mA输出电流。在关机模式下(EN_x引脚拉低)，设备关闭并将电池消耗降低到2.5 μA(典型)。

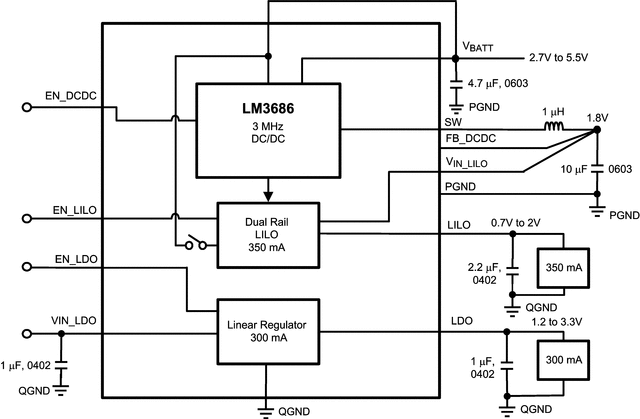

LM3686有一个12引脚DSBGA封装。3mhz的高开关频率(典型)允许使用一些表面贴装组件。只有六个外部表面安装组件，一个电感和五个陶瓷电容器，需要建立一个15.66毫米(2)的总尺寸。
