LM3687是一种降压DC-DC转换器，集成了低压线性稳压器，用于为来自单个锂离子电池或3芯镍氢/镍镉电池的超低电压电路供电。在2.7V到5.5V的输入电压范围内，它提供了固定输出电压和组合负载电流，最高可达750mA的后调节模式或1100mA的独立运行模式。有几种不同的固定输出电压组合可用(参考)。

线性稳压器被从buck变换器的固定输出电压驱动(后调节)转化为高效率。

该设备提供优越的功能和性能的移动电话和类似的便携式应用程序与复杂的电源管理系统。自动智能切换之间的PWM低噪声和PFM低电流模式提供了提高效率超过全负载电流范围。在全功率opera on期间，固定频率1.8MHz (typ.)PWM模式驱动负载从~80mA到750mA最大。磁滞PFM模式通过降低轻负载和系统待机期间的静态电流来延长电池寿命。

LM3687还具有防止过温、电流过载和欠压的内部保护功能。

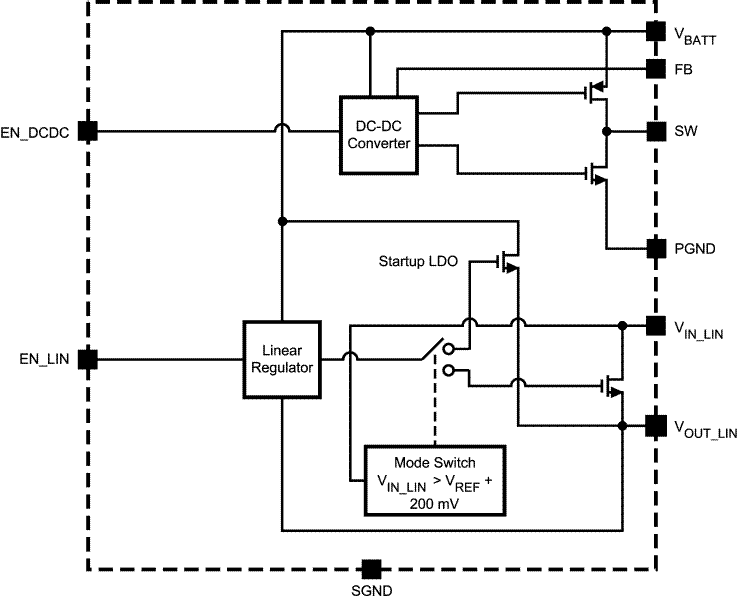

两个使能引脚允许单独或同时操作DC-DC或线性调节器。如果线性稳压器V(IN_LIN)的电源输入电压不够高(例如，DC-DC转换器未启用或启动)，启动LDO从V(BATT)提供50mA额定负载电流(启动模式)的线性稳压器输出。如果V(IN_LIN)在要求的电压水平，启动LDO进行处理，主稳压器提供350mA输出电流。在关机模式下(使能引脚拉低)，设备关闭并减少电池消耗到0.1µA (typ.)。

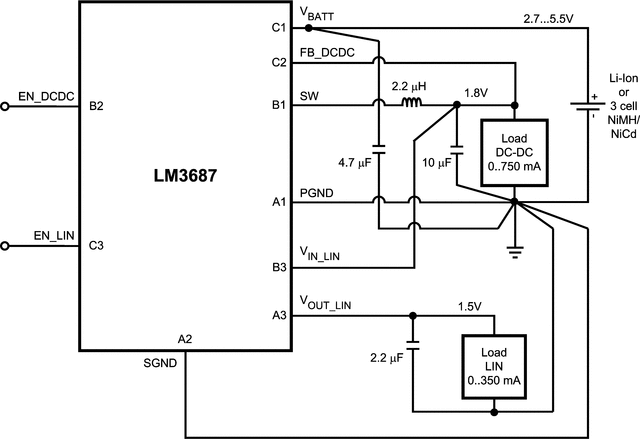

LM3687可在一个ny，无铅(NO PB) 9撞DSBGA包。1.8MHz的高开关频率允许使用任何表面贴装组件。只有四个外部组件-一个电感和三个陶瓷电容器-是必需的。
