LM380是一款消费级功率音频放大器。为了使系统成本降到最低，增益内部固定在34分贝。一个独特的输入级允许地面参考输入信号。输出自动调整到电源电压的一半。

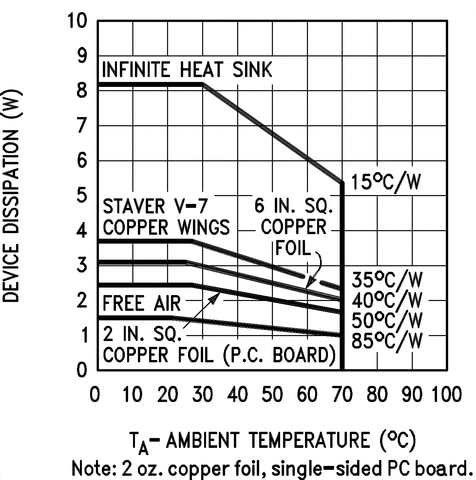

输出具有内部热限制，防止短路。包的轮廓是标准的双直列。LM380N采用铜引线架。两侧的中心三个插脚组成一个散热器。这使得该设备易于在标准PC布局中使用。
用途包括简单的留声机放大器，对讲机，线路驱动器，教学机输出，报警器，超声波驱动器，电视音响系统，AM-FM收音机，小型伺服驱动器，电源转换器等。
一个选择的部分，以更高的电源电压更多的功率是可用的LM384。更多信息请参见SNAA086。

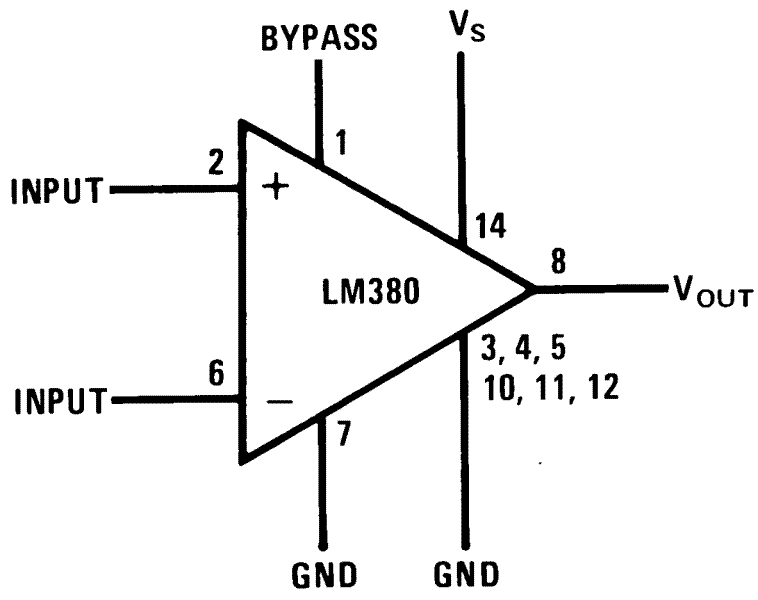

LM380内部等效电路:LM380应用电路:(录入编辑：电路图电路网www.dltdl.com)
下面是 [LM380个人立体声放大器]的电路图 LM380个人立体声放大器(责任编辑：自然美)
LM380集成音频功率放大器内部等效电路如下图所示：
LM380应用电路——2W音频功率放大器电路 该电路采用了14脚封装的LM380作为放大器件，输入信号经音量控制电位器Rp(20kΩ)和22μF的耦合电容加到运放LM380的反相输入端(引脚6)，其同相输入端
【用 途】 【性能 参数】【互换 兼容】

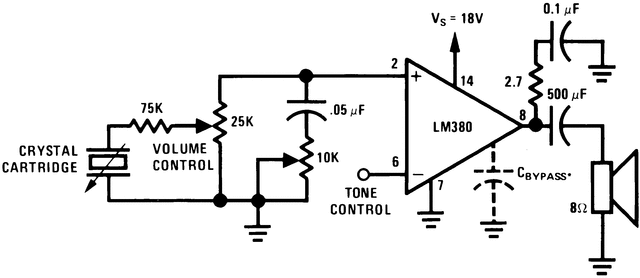

LM380集成音频功率放大器的应用电路如下图所示：
采用LM380构成的2W功率放大器电路图
LM380集成音频功率放大器内部等效电路如下图所示：
采用LM380构成的音频功率放大器电路图
【用 途】 音频功率放大电路 【性能 参数】双列14脚封装。
