LM384是一款消费级功率音频放大器。为了使系统成本降到最低，增益内部固定在34分贝。一个独特的输入级允许地面参考输入信号。输出自动调整到电源电压的一半。
输出具有内部热限制，防止短路。包的轮廓是标准的双直列。采用铜引线框架，两侧中心有三个引脚，包括一个散热器。这使得该设备易于在标准的p-c布局中使用。
用途包括简单的留声机放大器，对讲机，线路驱动器，教学机输出，警报器，超声波驱动器，电视音响系统，AM-FM收音机和音响投影机系统。参见SNAA086了解电路细节。

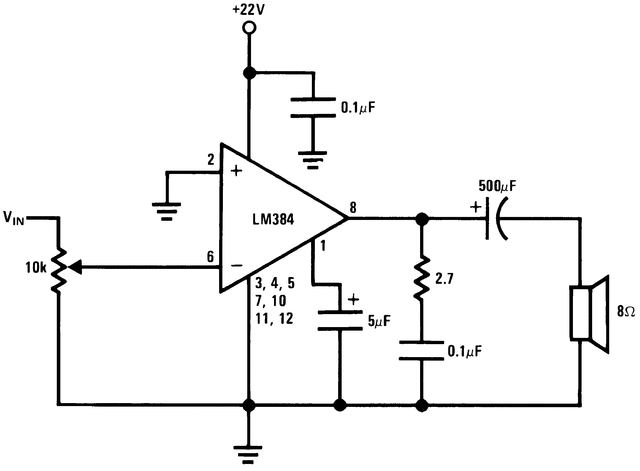

LM384功率输出电路,LM384应用电路图
【用 途】 音频功率放大电路 【性能 参数】双列14脚封装;电源电压VCC=28V;静态电流=8.5mA;电源电流=1.3A;静态输出电压=11V;输入电阻=150kΩ;谐波失真=0.25%～1%;纹波抑制=31dB。
LM384的原理电路1. 晶体管T1~T4构成复合管差动输入级，T5和T6构成镜像电流源作为有源负载。差动输入解决了零漂的问题，并且输入电阻很大。2.LM384的外部接线
LM384运放器更高的允许运作电压给予更高的输出功率。但是也需要散热片。--“音频手册”，美国国家半导体公司，美国加州圣克拉拉市，1977年，P4-28-4-29
集成功放LM384，可以经阻容耦合向8Ω负载提供5W输出功率。
