LM3914是一个单片集成电路，可以感知模拟电压水平，驱动10个led，提供线性模拟显示。一个引脚改变显示从一个移动的点到一个条形图。led的电流驱动是可调节和可编程的，消除了对电阻的需要。这个特性允许在小于3V的情况下对整个系统进行操作。
该电路包含自己的可调参考和精确的10步分压器。低偏置电流输入缓冲器接收信号到地，或V(-)，但不需要保护对35V输入地面以上或以下。缓冲区驱动10个单独的比较器引用的精度分频器。因此，即使在很宽的温度范围内，非线性指数通常也可以保持在(1/2)%。
反之亦然设计成LM3914，以便控制器，视觉报警和扩展的规模功能可以很容易地添加到显示系统。该电路可以驱动多种颜色的led或低电流的白炽灯。许多LM3914s可以被“链接”形成20到100多个片段的显示。分压器的两端都是外部可用的，使2个驱动器可以成为一个零中心表。

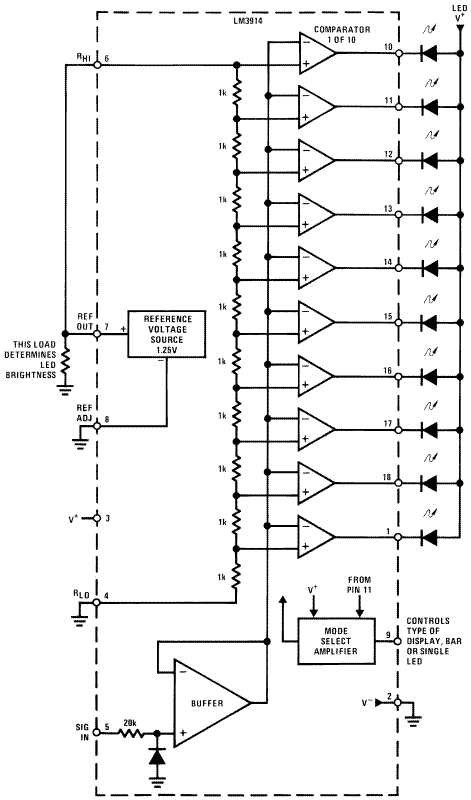

LM3914是一个非常容易应用的模拟仪表电路。一个1.2V满刻度的仪表只需要一个电阻和一个3V到15V的电源加上10个显示led。如果电阻1是一个锅，它成为LED亮度控制。这个简化的框图说明了这个极其简单的外部电路。
在点模式下，片段之间有少量的重叠或“褪色”(大约1 mV)。这保证了在没有我将所有led是“关闭”，从而避免任何模糊的显示。各种新颖的显示是可能的。
大部分显示灵活性源于所有输出都是独立的直流调节电流。通过调制这些电流可以产生各种效果。单个输出可以同时驱动晶体管和LED，因此控制器功能包括“分段”控制可以执行。LM3914还可以作为程序员或测序器。

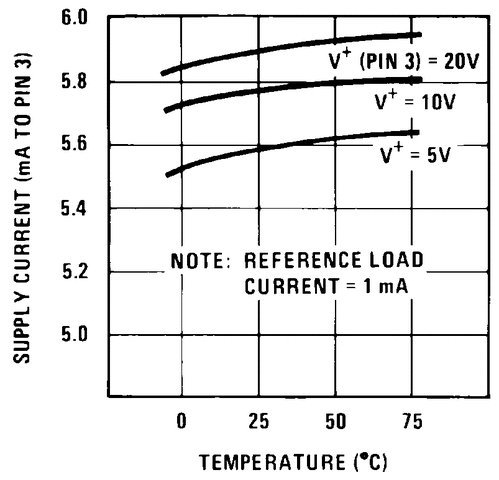

LM3914的额定工作温度从0°C到+70°C。LM3914N-1采用18引脚PDIP (NFK)封装。
下面的典型应用说明了将基准调整到所需的值，以及正确的接地以进行准确的工作和避免振荡。

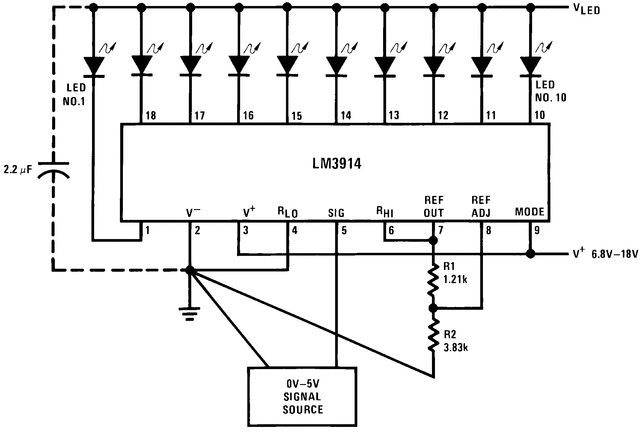

采用LM3914显示的0-5V电压指示电路图采用LM3914显示的0-5V电压指示电路图
【用 途】 十位发光管电平指示驱动电路 【性能 参数】双列18脚封装;电源电压VCC=3～20V;输出电流可调=2～30mA;基准电压可调=1.2～12V;分压器电阻=10kΩ;静态电流=6mA;分压器精度=0.5%,放大增益=3～8dB。参考电压源输出约1.2V，即在7脚和8脚之间维持一个1.2V的基准电压Vref，该基准可
它是以LM3914为核心组成的。LM3914是一个线性标度器件，它的10路输出可直接驱动发光二极管(LED)器件，点亮的LED的数目就直接指示出输入电压的伏特数值。图(a)是LM3914的内部电路及0～1.2V线性电压计的外部连接；图(b)是由LM3914组成的1.2～1000V电压计电路。
由MPX5100和LM3914构成10段LED条图显示压力计的电路如图所示。其测量范围是0～100kPa，分辨力为10kPa。12V电源经过三端集成稳压器78L05获得 5V稳压输出，最大输出电流可达100mA，给MPX5100和LM3914提供电源。MPX5100的输出电压接LM3914的UIN端。
相关元件PDF下载：LM3914
图：lm3914应用电路
lm3914应用电路lm3914pdfdatasheetExpandedScaleMeter,DotorBar
该电路的核心是从国家半导体的LM3914。LM3914可以感知电压等级和可开10点模式或酒吧模式的LED显示屏。酒吧模式和点阵模式，可以通过外部设置多个IC可级联在一起，拿着首级扩展显示。LM3914的LED输出的是TTL和CMOS兼容。
图：lm3914应用电路图
