LM399应用电路及管脚图参数资料

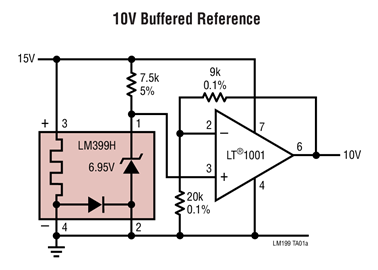

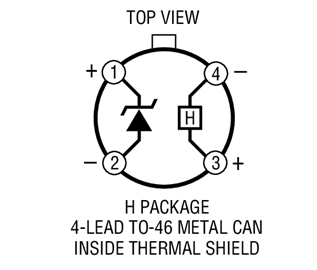

;;;; 在目前生产的基G2R-1 DC12准电压源中，以LM199、LM299和LM399的电压温度系数为最低，性能也最佳。它们均属于四端器件，可等效于带恒温槽的稳压二极管。;;; LM399的工作原理;;; LM399的内部电路可分成基准电压源和恒温电路两部分。图10-46示出了它的引脚排列、内部框图及电路

图1-10所示稳压电路中采用带有恒温槽的低温度漂移稳压管LM399提供基准电压，为使LM399的恒温槽温度保持恒定，在加热器中接入恒流源电路，由VT5和VT6构成恒流源，调节电位器RP1，使加热器中流经图1-11是采用LM399的高精度稳

LM399内部装有电子加热器，当电源投入时有-ZOOmA.．t的电流流过，内部温度大约在io秒以内达到稳定．LM399消耗电流为10mA,基准电压为6.95Vl一．

型号：LM399关键字：精密基准,电压温度系数,恒温电路简介：精密基准电压源ＬＭ３９９系列是迄今为止同类产品中温度系数最低的器件，内部有恒温电路，可保证器件的长期稳定性。

LM399系列是迄今为止同类产品中温度系数最低的器件，内部有恒温电路，以保证器件的长期稳定性。

电路工作原理 LM399内部装有电子加热器，当电源投入时有200MA的电流

高精度直流稳压电源电路前级采用预稳压、后级采用负反馈自适应调压方案，并选用隐埋齐纳式高精度基准电压源LM399组成。其电路如图所示。
