LM4673

2.65 w,单声道,模拟输入d类扬声器放大器

LM4673产品信息:

LM4673是一种高效率的单电源,2.65W,单声道,D类音频放大器。低噪声,无滤波器PWM架构消除了输出滤波器,减少了外部组件计数,板面积消耗,系统成本,简化设计。

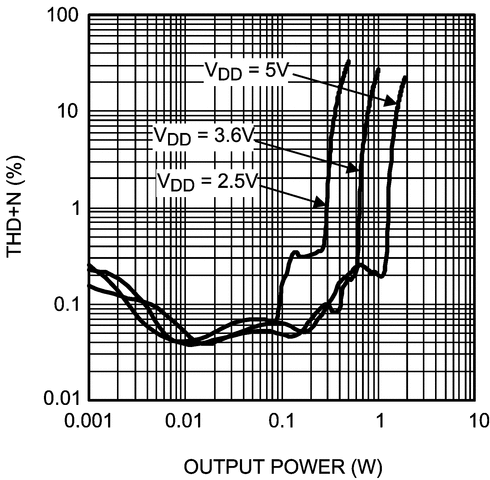

LM4673是为满足手机等便携式通信设备的需求而设计的。在单个5V电源上运行,能够以小于1% THD+N的连续平均输出2.1W驱动4欧姆扬声器负载。其灵活的电源要求允许操作从2.4V到5.5V。

LM4673与典型的AB类放大器相比,具有较高的扬声器负载效率。在3.6V电源驱动8欧姆扬声器的情况下,100mW功率级的IC效率为80%,400mW输出功率时达到88%。

LM4673具有低功耗关机模式。关机可以通过将关机引脚驱动到低逻辑(GND)来实现。

LM4673的增益是外部可配置的,可以通过累加信号从多个源独立控制增益。输出短路和热过载保护,防止设备在故障情况下损坏。

LM4673数据手册:

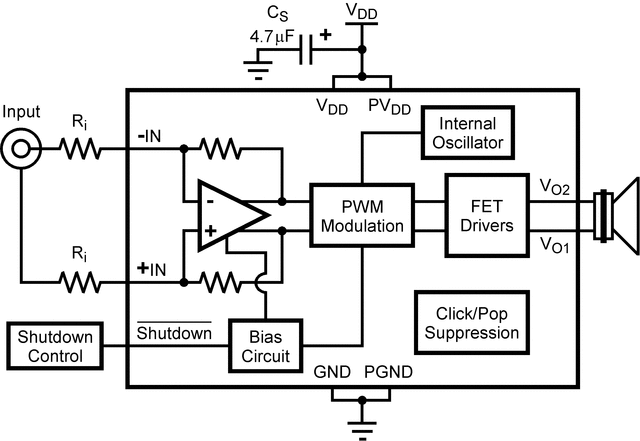

LM4673引脚功能、电路图:

LM4673

【用 途】 音频功率放大器【性能 参数】 采用8脚封装,提供单电源、高效率的功率输出,其输出功率为2.65W,在5V的单电源的条件下,可以向4a的负载提供2.1W的功率,THD+N在1%以内。当用扬声器作负载时,其效率比AD类功放大得多。如用3.6V的电源驱动8a的扬声器,当输出功率为1OOmW时,效率达到

国半两款放大器采用micro SMD封装,耗电量低于同类产品

LM4673放大器芯片是一款全面差分、只需一个电源供应、无需加设滤波器的2.5WD类开关音频放大器,所

国半两款放大器采用microSMD封装耗电量低

LM4673放大器芯片是一款全面差分、只需一个电源供应、无需加设滤波器的2.5WD类开关音频放大器,所
