LM4752是一款立体声音频放大器，使用10% THD+N的单个24V电源，可以将每通道11W的连续平均输出功率发送到4欧姆负载，或每通道7W发送到8欧姆。
LM4752专为单电源操作和低外部组件计数而设计。增益和偏置电阻集成在芯片上，形成一个紧凑的7引脚TO-220封装的11W立体声放大器。20V和24V电源的高输出功率水平和低外部组件数量为小型立体声和电视应用提供了高价值。一个简单的静音功能可以通过添加一些外部组件来实现。

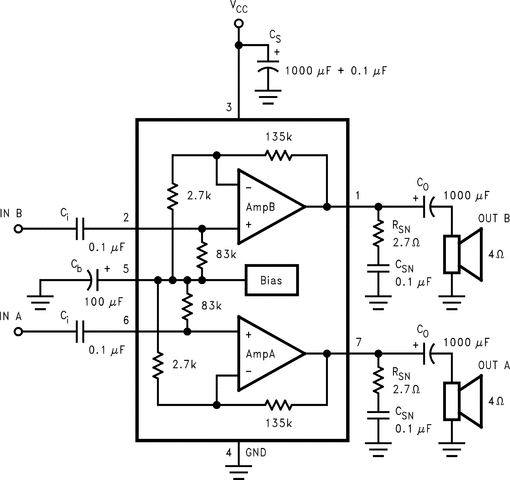

由LM4752构成的音频功率放大电路。
【用 途】 立体声音频功率放大器【性能 参数】单列双排7脚封装。输出功率11W。【互换 兼容】LM4752T
介绍用LM4752构成的音频功率放大电路。
详解由LM4752构成的音频功率放大电路的电路原理图。
600) {i=this.width; j=this.height; this.width=600; this.height=j/i*600;}" border=0> 如图所示为由LM4752构成的具有静噪功能的音频功率放大电路当静噪电压VMUTE为高电平时，三极管2N3904饱和导通，LM4752的5脚被拉至低
如图所示为由LM4752构成的具有静噪功能的音频功率放大电路，利用三极管2N3904及其外围元件组成外部强制静噪电路。当静噪电压VMUTE为高电平时，三极管2N3904饱和导通，LM4752的5脚被拉至低电平，内部放大器输入级被关断，元音频信号被放大；当静噪电压VMUTE为低电平时，三极管2N3904截止，LM4752
【互换 兼容】LM4752
LM4752是立体声音频功率放大器，每个通道能够输出11W连续平均功率带动4Ω负载，或输出7W连续平均功率带动8Ω负载。LM4752使用单电源24V工作，总谐波失真及噪声(THD N)为10％，设计用于单电源工作和外围元件少的应用场合。
LM4752是立体声音频功率放大器，每个通道能够输出11W连续平均功率带动4Ω负载，或输出7W连续平均功率带动8Ω负载。LM4752使用单电源24V工作，总谐波失真及噪声(THDN)为10％，设计用于单电源工作和外围元件少的应用场合。
