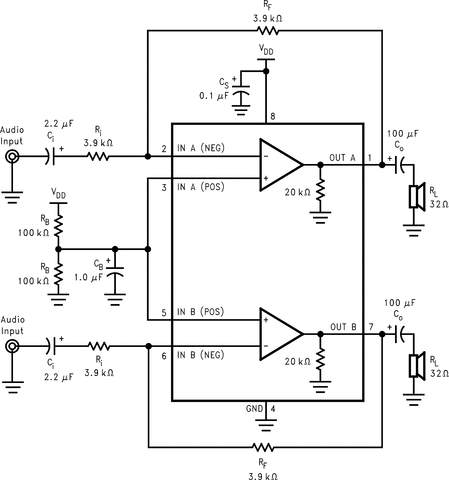

相关元件PDF下载：LM4808如图所示为LM4808用于双声道耳机放大器的典型电路。左右声道音频信号分别输入LM4808的2、6脚，经过内部放大器放大后分别由1、7脚输出，经耦合电容Co加到各自声道的扬声器上。放大器增益由电阻Ri和Rf决定，Av=Rf／Ri。由于LM4808内部封装两个放大器，因此总功耗应乘2。在很大的应用环境温度范围内，LM4808可以不用加装散热片。输入端、输出端外接的电阻和电容分别决

如图所示为LM4808用于双声道耳机放大器的典型电路。左右声道音频信号分别输入LM4808的2、6脚，经过内部放大器放大后分别由1、7脚输出，经耦合电容Co加到各自声道的扬声器上。由于LM4808内部封装两个放大器，因此总功耗应乘2。在很大的应用环境温度范围内， LM4808可以不用加装散热片。输

LM4808是双声道耳机放大器，采用5V电源供电，每个通道能够输出105mW连续平均功率，带动16Ω负载，总谐波失真及噪声（THD N）仅为0.1％。LM4808音频功放采用表面封装，具有最少的外部元件数量，能够提供高品质的输出功率。LM480

LM4808音频功放采用表面封装，具有最少的外部元件数量，能够提供高品质的输出功率。LM4808不需要自举电容和缓冲器，因此最适合于低功率的便携式系统，其整体增益稳定，可由外部增益电阻设置。LM4808可用于耳机放大器、个人计算机、便携式电子设备等，其引脚排列如图所示
