LM4809是一款双音频功率放大器，能够从5V电源输出105mW的连续平均功率到16欧姆负载0.1% (THD+N)。
Boomer音频功率放大器是专为提供高质量的输出功率而设计的，外部组件数量最少。由于LM4809不需要自举电容或缓冲网络，它最适合于低功率便携式系统。
单位增益稳定的LM4809可以通过外部增益设置电阻进行配置。
LM4809具有外部控制、低活动、微功耗关机模式，以及内部热关机保护机制。

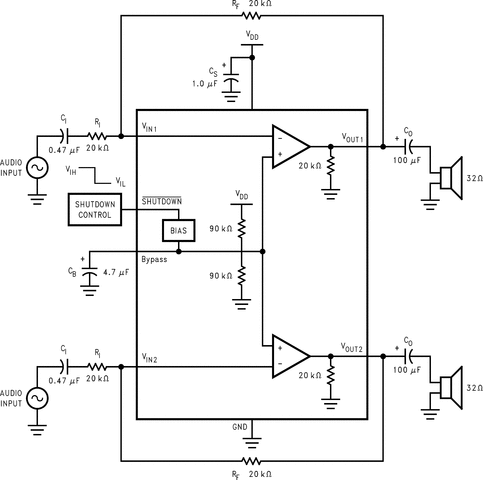

下面是 [LM4809/4810构成的双声道耳机放大电路]的电路图 LM4809／4810用于双声道耳机放大器的典型电路左右声道音频信号分别输入LM4809／4810(SOP／MSOP封装)的2、6脚LM4809的5脚外接关断控制，当5脚接VDD(高电平)时允许工作；当5脚接地(低电平)时禁止工作。(责任编辑：电路图)
如图所示为LM4809／4810用于双声道耳机放大器的典型电路。左右声道音频信号分别输入LM4809／4810(SOP／MSOP封装)的2、6脚，经过内部放大器放大后分别由1、7脚输出，经耦合电容Co加到各自声道的扬声器上，放大器增益Av=Rf／Ri。LM4809的5脚外接关断控制，当5脚接VDD(高电平)时允许工作；当5脚接地(低电平)时禁止工作。
左右声道音频信号分别输入LM4809／4810(SOP／MSOP封装)的2、6脚，经过内部放大器放大后分别由1、7脚输出，经耦合电容Co加
如图所示为LM4809／4810用于双声道耳机放大器的典型电路。左右声道音频信号分别输入LM4809／4810(SOP／MSOP封装)的2、6脚，经过内部放大器放大后分别由1、7脚输出，经耦合电容Co加到各自声道的扬声器上，放大器增益Av=Rf／Ri。LM4809的5脚外接关断控制，当5脚接VDD(高电平)时允许工作；当5脚接地(低电平)时禁止工作。
相关元件PDF下载：LM4809LM4810如图所示为LM4809／4810用于双声道耳机放大器的典型电路。左右声道音频信号分别输入LM4809／4810(SOP／MSOP封装)的2、6脚，经过内部放大器放大后分别由1、7脚输出，经耦合电容Co加到各自声道的扬声器上，放大器增益Av=Rf／Ri。LM4809的5脚外接关断控制，当5脚接VDD(高电平)时允许工作；当5脚接地(低电平)时禁止工作。
LM4809／4810具有最少的外部元件数量，能够提供高品质的输出功率，无需自举电容和缓冲器，适于低功率的便携式系统，且整体增益稳定。LM4809／4810有一个外部控制端，产生有效低电平关断模式，使之在微功耗下工作，还有一个内部热关断保护机构，其引脚排列如
LM4809／4810具有最少的外部元件数量，能够提供高品质的输出功率，无需自举电容和缓冲器，适于低功率的
