LM4818是一款单桥功率放大器，能够从5V电源输出350mW(RMS)输出功率到16欧姆负载或300mW(RMS)输出功率到8欧姆负载10% THD+N。
LM4818 Boomer音频功率放大器是专门设计提供高质量的输出功率，并通过表面贴装封装和最小数量的外部组件最小化PCB面积。由于LM4818不需要输出耦合电容，自举电容或缓冲网络，它最适合低功率便携式应用。
单位增益稳定LM4818的闭环响应可以使用外部增益设置电阻进行配置。该器件是SOIC封装类型，以适应各种应用。
LM4818是单片电桥音频功率放大器，采用5V电源工作，能够输出350mWRMS功率带动l6Ft负载，或输出300mWRMS功率带动8Ω负载，总谐波失真及噪声(THD N)为10％。LM4818采用表面封装以节省PCB
下面是 [LM4818单片电桥功放IC的引脚电路]的电路图 LM4818单片电桥音频功率放大器，采用5V电源工作，能够输出350mWRMS功率带动l6Ft负载，或输出300mWRMS功率带动8&OmegaLM4818采用表面封装以节省PCB板面积，具有最少的外部元件数量，能够提供高品质的输出功率。LM4818采用SOP表面封装，可适应各种各样
LM4818是单片电桥音频功率放大器，采用5V电源工作，能够输出350mWRMS功率带动l6Ft负载，或输出300mWRMS功率带动8Ω负载，总谐波失真及噪声(THD N)为10％。LM4818采用表面封装以节省PCB板面积，具有最少的外部元件数量，能够提供高品质的输出功率。LM4818采用SOP表面封装，可适应各种各样的应用场合，其引脚排列如图所示。&nb
LM4818是单片电桥音频功率放大器，采用5V电源工作，能够输出350mWRMS功率带动l6Ft负载，或输出300mWRMS功率带动8Ω负载，总谐波失真及噪声(THDN)为10％。LM4818采用表面封装以节省PCB板面积，具有最少的外部元件数量，能够提供高品质的输出功率。LM4818采用SOP表面封装，可适应各种各样的应用场合，其引脚排列如图所示。
LM4818单片电桥音频功率放大器，采用5V电源工作，能够输出350mWRMS功率带动l6Ft负载，或输出300mWRMS功率带动8Ω负载，总谐波失真及噪声(THD N)为10％。LM4818采用表面封装以节省PCB板面积，具有最少的外部元件数量，能够提供高品质的输出功率。LM4818采用SOP表面封装，可适应各种各样的应用场合。

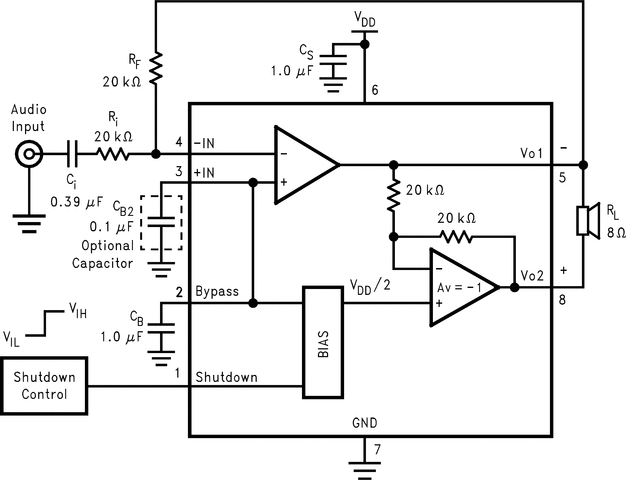

如图所示为LM4818的音频功率放大电路。音频信号输入后，经过Ci、Ri耦合加到放大器的反相输入端(4脚)，而放大器的同相输入端(3脚)则交流接地，放大后的信号从5、8脚输出。LM4818内部有两个放大器，外部电阻RF、Ri 决定Amp A1的闭环增益；内部两个20kΩ电阻可设置Amp A2电路的增益为1；差分输出增益
如图所示为LM4818的音频功率放大电路。音频信号输入后，经过Ci、Ri耦合加到放大器的反相输入端(4脚)，而放大器的同相输入端(3脚)则交流接地，放大后的信号从5、8脚输出。LM4818内部有两个放大器，外部电阻RF、Ri决定AmpA1的闭环增益；内部两个20kΩ电阻可设置AmpA2电路的增益为1；差分输出增益Av=2RF／Ri。
如图所示为LM4818的高增益音频放大电路。只要增大电阻R3的阻值，即可提高放大器的增益。在R3两端并联电容C4，用于对高频提供低阻通路滤波，防止高频自激。
LM4819的主要特点类似于LM4818，器件采用LLP、SOP和MSOP表面封装，其引脚排列如图所示。
LM4819的主要特点类似于LM4818，其引脚排列如图所示。 【互换 兼容】
