LM4819是一款单桥功率放大器，能够从5V电源输出350mW(RMS)输出功率到16欧姆负载或300mW(RMS)输出功率到8欧姆负载10% THD+N。
LM4819 Boomer音频功率放大器是专门设计提供高质量的输出功率，并通过表面贴装封装和最小数量的外部组件最小化PCB面积。由于LM4819不需要输出耦合电容，自举电容或缓冲网络，它最适合低功率便携式应用。
单位增益稳定LM4819的闭环响应可以通过外部增益设置电阻进行配置。该设备有WSON、VSSOP和SOIC封装类型，以适应各种应用。
LM4819的主要特点类似于LM4818，其引脚排列如图所示。 【互换 兼容】
LM4819是单片电桥音频功率放大器，采用5V电源工作，能够输出350mWRMS功率带动16Ω负载，或输出300mWRMS功率带动8Ω负载，总谐波失真及噪声(THDN)为10％。LM4819的主要特点类似于LM4818，器件采用LLP、SOP和MSOP表面封装，其引脚排列如图所示。
如图所示为LM4819的差分输入音频放大电路。音频信号以差分的形式输入到 IN端和-IN端。
如图所示为LM4819的差分输入音频放大电路。音频信号以差分的形式输入到IN端和-IN端。

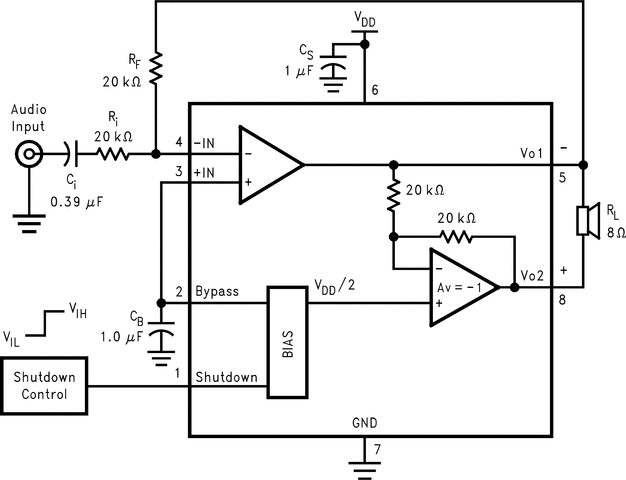

如图所示为LM4819的音频功率放大电路。音频信号输人后，经过Ci、Ri耦合加到放大器的反相输入端(4脚)，而放大器的同相输入端(3脚)则交流接地，放大后的信号从5、8脚输出。
如图所示为LM4819的高增益音频放大电路。只要增大R3即可提高放大器的增益。在R3两端并联电容C4，用于对高频提供低阻通路滤波，防止高频自激。
如图所示为LM4819的高增益音频放大电路。只要增大R3即可提高放大器的增益。在R3两端并联电容C4，用于对高频提供低阻通路滤波，防止高频自激。
LM4819的高增益音频放大电路:
下面是 [LM4819设计的高增益音频放大电路]的电路图 工作原理：只要增大R3即可提高放大器的增益。在R3两端并联电容C4，用于对高频提供低阻通路滤波，防止高频自激。
下面是 [LM4819设计的音频功率放大电路]的电路图 工作原理：音频信号输人后，经过Ci、Ri耦合加到放大器的反相输入端(4脚)，而放大器的同相输入端(3脚)则交流接地，放大后的信号从5、8脚输出。
