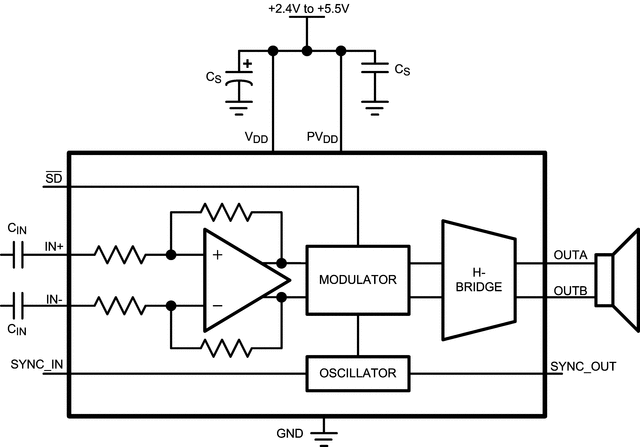

LM48310是单电源,高效率,单声道,2.6W,无滤波器开关音频放大器。LM48310采用TI公司的增强型排放抑制(E(2)S)系统,该系统具有独特的正在申请专利的超低EMI、扩频、PWM架构,在保持音频质量和效率的同时显著降低射频排放。E(2)S系统提高了电池寿命,减少了外部组件数量,电路板面积消耗,系统成本,简化了设计。

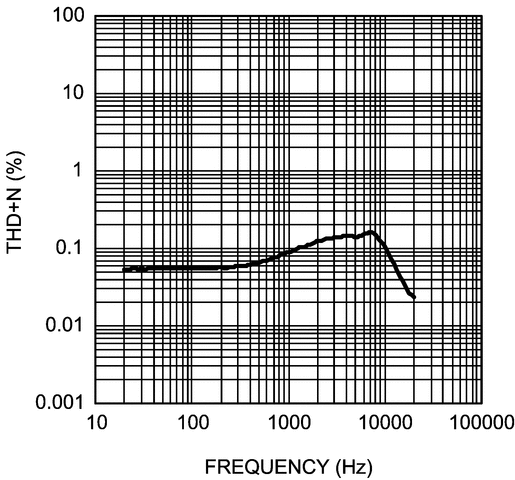

LM48310是为满足便携式多媒体设备的需求而设计的。从单个5V电源运行,该设备能够向小于10% THD+N的4欧姆负载提供2.6W的连续输出功率。灵活的电源要求允许操作2.4V到5.5V。LM48310提供两种逻辑可选调制方案,固定频率模式和EMI抑制扩频模式。E(2)S系统包括一个先进的,正在申请专利的边缘率控制(ERC)架构,通过最小化设备输出的高频成分,进一步减少排放,同时保持高质量的音频再现(THD+N = 0.03%)和高效率(η = 88%)。LM48310还具有SYNC_IN输入和SYNC_OUT,允许多个设备以相同的开关频率工作,消除节拍频率和时钟互调引起的任何其他干扰。
LM48310与传统的AB类放大器和其他低电磁干扰的D类放大器相比,效率更高。当从5V电源驱动8欧姆扬声器时,在P(O) = 1W时,器件以88%的效率工作。LM48310的增益内部设置为12dB,进一步减少外部组件数量。低功率关机模式将电源电流消耗降低到0.01μA。
先进的输出短路保护与自动恢复防止设备在故障条件下被损坏。优越的点击和弹出抑制消除了声音瞬态上电/下电和关闭期间。
