LM4861是一种桥接音频功率放大器，能够提供1.1W的连续平均功率到8欧姆负载1% THD+N使用5V电源。
Boomer音频功率放大器专为提供高质量的输出功率而设计，使用表面贴装封装的外部组件数量最少。由于LM4861不需要输出耦合电容、自举电容或缓冲网络，它最适合于低功率便携式系统。
LM4861具有外部控制、低功耗关机模式，以及内部热关机保护机制。

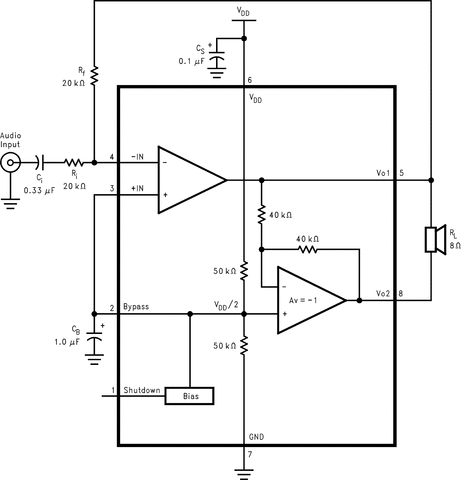

单位增益稳定LM4861可以配置外部增益设置电阻，差分增益高达10，无需使用外部补偿组件。通过适当的补偿，可以获得更高的增益。
【用 途】 功率放大电路 【性能 参数】双列8脚封装,电源电压=2.7～5.5V,静态电流=6.5～10mA,谐波失真=0.45%,抑制比=65dB
该电路利用耳机插头是否插入耳机插座以及耳机插座内短路簧片的位置来控制LM4880和LM4861工作与否，LM4861是1．1W具有可关断模式的功率放大器， LM4861的1脚连接到高电平时放大器禁止工作
LM4861在Sv电压时能输出0.5w功率，接机内喇叭放音口插入耳机时，①脚通过Rv接
