LM4865是一款单相桥接音频功率放大器，具有直流电压音量控制。LM4865能够提供750mW的连续平均功率到一个8欧姆负载小于1% THD时，由5V电源供电。桥接扬声器模式和耳机(单端)模式之间的切换是通过耳机感应销完成的。为了在便携式应用中节约电力，当直流Vol/小于300mV时，LM4865的微电源关闭模式(I(Q) = 0.7µA, typ)被激活SD销。
Boomer音频功率放大器专为提供高功率音频输出，同时保持高保真度。它们需要很少的外部组件，并在低电源电压下运行。
【用 途】 BTL音频功率放大电路 【性能 参数】8脚SO封装和8脚微型SMD封装,工作电压=2.7～5.5V,静态工作电流=4mA,具有直流控制音量。

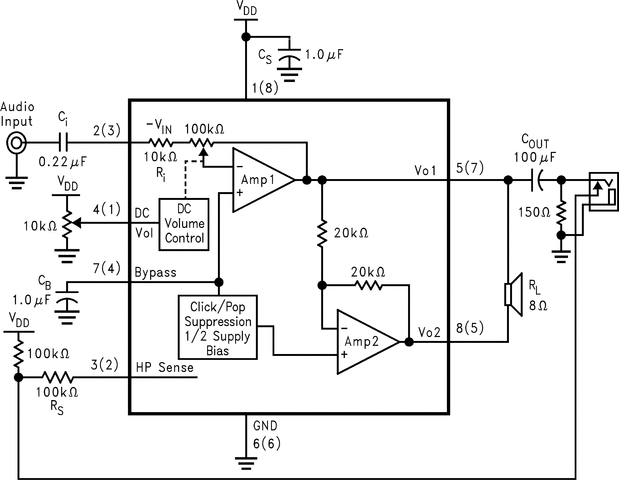

由LM4865功放IC组成的带DC音量控制的750mW桥接负载音频放大器电路如下图所示。LM4865采用8脚SO封装和8脚微型SMD封装(括号内数字为SMD封装引脚号)，电源电压Vdd=2.7～5.5V，静态工作电流Idd=4mA(典型值)。 LM4865内含两个放大器A1和A2，其中A1的输出连接A2的输入，二者产生量值相同但相位差为180°的输出信号，从而可以驱动连接于V01和V
LM4865采用8脚SO封装和8脚微型SMD封装（括号内数字为SMD封装引脚号），电源电压VDD=2.7~5.5V,静态工作电流IDD=4mA（典型值）。
