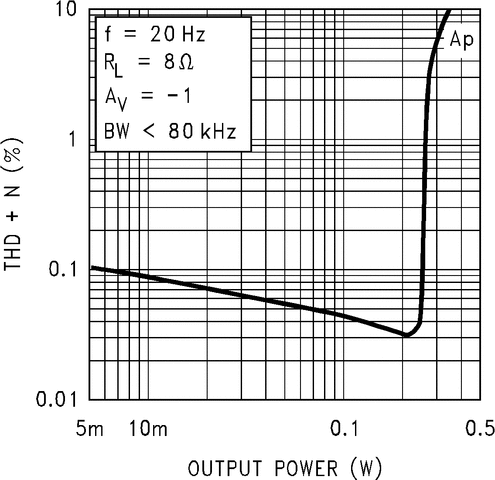

LM4880是一款双音频功率放大器，可以通过5V电源为8欧姆负载提供0.1% THD+N的连续平均功率一般为250mW。
Boomer音频功率放大器专为提供高质量的输出功率而设计，使用表面贴装封装的外部组件数量最少。
由于LM4880不需要自举电容或缓冲网络，它最适合于低功率便携式系统。
LM4880具有外控、低功耗关机模式，以及内部热关机保护机制。
单位增益稳定的LM4880可以通过外部增益设置电阻进行配置。
LM4880／4881是双音频功率放大器，采用5V电源供电。LM4880的每个通道能够输出250mW连续平均功率，LM4881的每个通道能够输出200mW连续平均功率，带动8Ω负载，总谐波失真及噪声(THDN)仅为0．1％。由于LM4880不需要自举电容和缓冲器，因此最适合于低功率的便携式系统。LM4880／4881有一个外部控制端，产生有效高电平关断模式，使之在微功耗下工作，还有一个内部热关断保护机构。LM4880／4881的整体增益稳定，可用于耳机放大器、
如图所示为LM4880的自动关断电路。该电路利用耳机插头是否插入耳机插座以及耳机插座内短路簧片的位置来控制LM4880工作与否。当耳机插头没有插入时(即没有负载)，耳机插座内短路簧片与上接点短接，这时VDD由RP、Ro分压后的电压为低电平，不足以使场效应管导通，场效应管处于截止状态，因此加到LM4880 5脚的电压为高电平(VDD)，LM4880禁止工作，耳机里无音频信号，以节省电源功率。
LM4880的每个通道能够输出250mW连续平均功率，LM4881的每个通道能够输出200mW连续平均功率，带动8Ω负载，总谐波失真及噪声(THD N)仅为0．1％。由于LM4880不需要自举电容和缓冲器，因此最适合于低
LM4880的每个通道能够输出250mW连续平均功率，LM4881的每个通道能够输出200mW连续平均功率，带动8Ω负载，总谐波失真及噪声(THD N)仅为0．1％。由于LM4880不需要自举电容和缓冲器，因此最适合于低

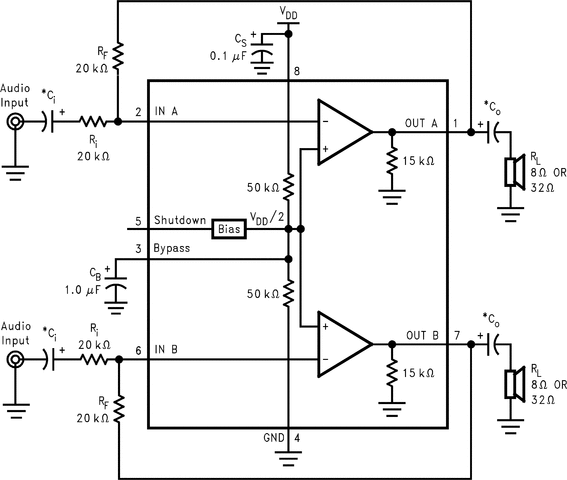

工作原理：如图所示为LM4880/4881用于双声道放大器的典型电路。左右声道音频信号分别输入LM4880（SOP/MSOP封装）的2、6脚，经过内部放大器放大后分别由1、7脚输出，经耦合电容Co加到各自声道的扬声器上。
如图所示为LM4880／4881用于双声道放大器的典型电路。左右声道音频信号分别输入LM4880(SOP／MSOP封装)的2、6脚，经过内部放大器放大后分别由1、7脚输出，经耦合电容Co加到各自声道的扬声器上。
．，⑤脚接地，LM4880进入放大工作状态口拨出耳机tMOS管栅极通过触点和R，接地，MOS管截止，⑤脚接高电平，I。M4880自动关闭。}l Y_一 LM4880还可应用制成自动切换功放电路，如图5-42所示。LM4861在Sv电压时能输出0.5w功率，接机内喇叭放音口插入耳机时，①脚通过Rv接
工作原理:如图所示为LM4880／4881用于双声道放大器的典型电路。左右声道音频信号分别输入LM4880(SOP／MSOP封装)的2、6脚，经过内部放大器放大后分别由1、7脚输出，经耦合电容Co加到各自声道的扬声器上。
如图所示为LM4880／4881用于双声道放大器的典型电路。左右声道音频信号分别输入LM4880(SOP／MSOP封装)的2、6脚，经过内部放大器放大后分别由1、7脚输出，经耦合电容Co加到各自声道的扬声器上。
如图所示为LM4880的自动关断电路。该电路利用耳机插头是否插入耳机插座以及耳机插座内短路簧片的位置来控制LM4880和LM4861工作与否，LM4861是1．1W具有可关断模式的功率放大器， LM4861的1脚连接到高电平时放大器禁止工作
