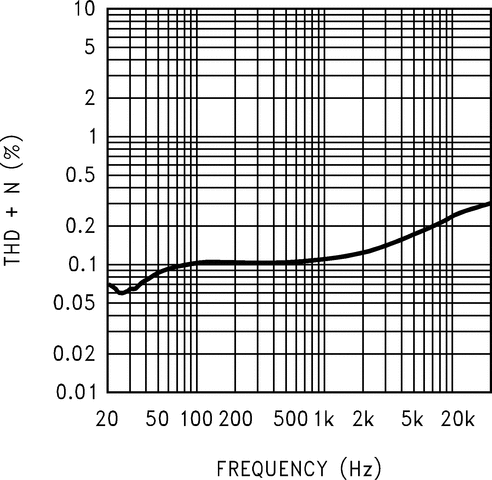

LM4906是一款音频功率放大器，主要用于要求苛刻的手机和其他便携式通信设备应用。它能够从+5V电源输出1W连续平均功率到8欧姆 BTL负载，失真小于1% (THD+N)。
LM4906是德州仪器第一款不需要外部PSRR旁路电容的Boomer功率放大器。LM4906也有一个内部可选择增益为6dB或12dB。此外，不需要输出耦合电容或自举电容，这使得LM4906非常适合手机和其他低压便携式应用。
LM4906包含先进的pop和click电路，消除了噪声，否则将发生在打开和关断过渡。
Boomer音频功率放大器是专为提供高质量的输出功率而设计的，外部组件数量最少。LM4906具有低功耗关机模式(该部分通过高拉SD引脚使能)。此外，LM4906具有内部热关机保护机制。
LM4906音频功率放大器主要设计用于移动电话和其他便携式通信设备，采用5V电源工作，能够输出1W连续平均功率，带动8ΩBTL负载；总谐波失真及噪声(THDN)低于1％。LM4906是无需外部PSRR旁路电容的放大器，可以选择内部增益6dB或12dB，且无需输出耦合电容和自举电容。LM4906有低功耗关断模式(上拉SD脚高电平有效)和热关断保护电路，LM4906的引脚排列如图所示。
LM4906是无需外部PSRR旁路电容的放大器，可以选择内部增益6dB或12dB，且无需输出耦合电容和自举电容。LM4906有低功耗关断模式(上拉

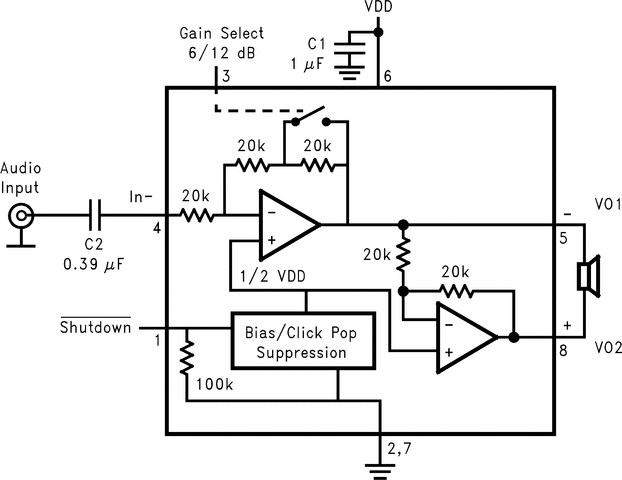

如图所示为LM4906音频功率放大器的典型应用电路（MSOP封装）。音频信号输入后，经过C2耦合加到放大器的反相输入端（4脚），功率放大后从 Vo1（5脚）和Vo2（8脚）以电桥输出的形式加到扬声器。LM4906内部有两个放大器，第一个放大器的增益可由增益选择端（3脚）控制，3脚为低电平时增益是6dB，3脚为高电平时增益是12dB。第二个放大器增益由内部两个20kΩ电阻固定为1。LM4906以电桥
下面是 [LM4906设计的音频功率放大器电路]的电路图 工作原理：音频信号输入后，经过C2耦合加到放大器的反相输入端(4脚)，功率放大后从Vo1(5脚)和Vo2(8脚)以电桥输出的形式加到扬声器。LM4906内部有两个放大器，第一个放大器的增益可由增益选择端(3脚)控制，3脚为低电平时增益是6dB，3脚为高电平时增益是12dB。第二个放大器增益由内部两个20kΩ电阻固定为1。LM4906以电桥差动形式输出时，功率放大器的增益Av为2×20k&O
如图所示为LM4906音频功率放大器的典型应用电路(MSOP封装)。音频信号输入后，经过C2耦合加到放大器的反相输入端(4脚)，功率放大后从Vo1(5脚)和Vo2(8脚)以电桥输出的形式加到扬声器。LM4906内部有两个放大器，第一个放大器的增益可由增益选择端(3脚)控制，3脚为低电平时增益是6dB，3脚为高电平时增益是12dB。第二个放大器增益由内部两个20kΩ电阻固定为1。LM4906以电桥差动形式输出时，功率放大器的增益Av为2×20kΩ
LM4906内部有两个放大器，第一个放大器的增益可由增益选择端（3脚）控制，3脚为低电平时增益是6dB,3脚为高电平时增益是12dB。第二个放大器增益由内部两个20kΩ电阻固定为1.LM4906以电桥差动形式输出时，功率放大器的增益Av为2×20kΩ/20
如图所示为LM4906音频功率放大器的典型应用电路(MSOP封装)。音频信号输入后，经过C2耦合加到放大器的反相输入端(4脚)，功率放大后从Vo1(5脚)和Vo2(8脚)以电桥输出的形式加到扬声器。LM4906内部有两个放大器，第一个放大器的增益可由增益选择端(3脚)控制，3脚为低电平时增益是6dB，3脚为高电平时增益是12dB。第二个放大器增益由内部两个20kΩ电阻固定为
LM4906 芯片专为移动电话及其他便携式通信设备等要求严格的应用方案而设计，
“lm4906 芯片采用一种正在申请专利的崭新结构，使音频放大
