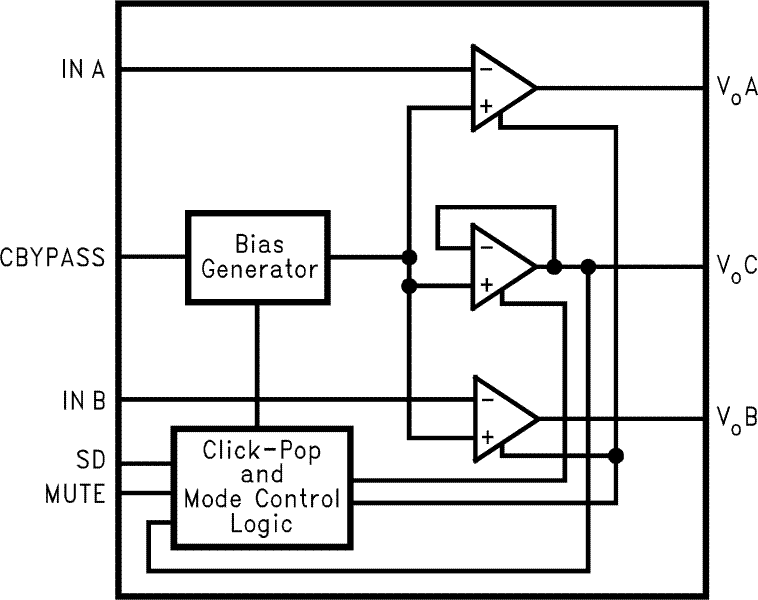

LM4911/LM4911Q是一款立体声音频功率放大器，能够在1% THD+N下将每通道40mW的连续平均功率输送到16欧姆负载或每通道25mW输送到32欧姆负载。
Boomer音频功率放大器是专为提供高质量的输出功率而设计的，外部组件数量最少。由于LM4911/LM4911Q不需要自举电容器或缓冲网络，它最适合于低功率便携式系统。此外，LM4911/LM4911Q可配置为单端电容耦合输出或OCL输出(专利申请中)。
LM4911/LM4911Q具有低功耗关机模式和电源静音模式，允许在释放时输出电压变化小于1mV时更快的开启时间。此外，LM4911/LM4911Q具有内部热关机保护机制。
LM4911/LM4911Q是单位增益稳定的，可以配置外部增益设置电阻。
q级版本可用于汽车应用。它是AEC-Q100二级合格和封装在一个10引脚MSOP封装(LM4911QMM)。

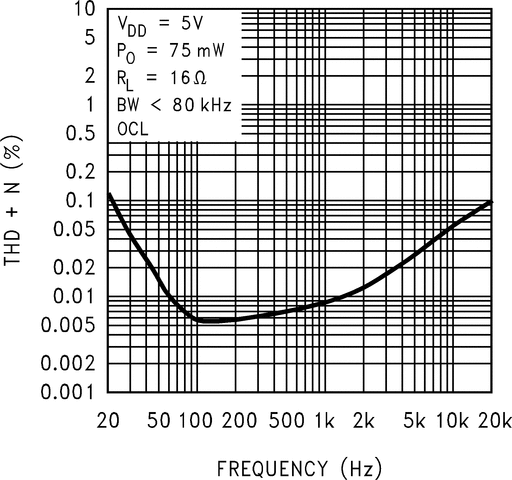

217Hz和1kHz的PSRR | 65分贝(typ) |
电压(DD) = 2.4V时1kHz输出功率， 1% THD+N进入16欧姆负载 |
输出功率1kHz，电压(DD) = 3V， 1% THD+N进入16欧姆负载 |
关闭当前 | 2.0µ(max) |
输出电压变化从释放 关机V(DD) = 2.4V, R(L) = 16欧姆 (C-Coupled) |
沉默的电流 | 100µ(max) |
由LM4911构成的双声道放大电路 如图为由LM4911构成的双声道放大电路。LM4911用于双声道放大器应用电路左、右声道音频信号分别输入LM4911(MSOP封装)的1、5脚，经过内部放大器放大后分别经9、7、8脚输出，经过耦合电容Co加到各自声道的扬声器上。LM4911的第2脚外接关断控制，当第2脚接VDD(高电平
相关元件PDF下载：LM4911如图所示为LM4911的不同电源导通时间推荐电路。该电路采用一个控制器，利用控制器内的MOSFET管对LM4911关断控制(SD)端进行控制，以达到放大器导通时间的调控。
下面是 [LM4911设计的不同电源导通时间电路]的电路图 LM4911的不同电源导通时间推荐电路采用一个控制器，利用控制器内的MOSFET管对LM4911关断控制(SD)端进行控制，以达到放大器导通时间的调控
如图所示为LM4911的不同电源导通时间推荐电路。该电路采用一个控制器，利用控制器内的MOSFET管对LM4911关断控制(SD)端进行控制，以达到放大器导通时间的调控
LM4911的不同电源导通时间推荐电路采用一个控制器，利用控制器内的MOSFET管对LM4911关断控制（SD）端进行控制，以达到放大器导通时间的调控。
下面是 [LM4911构成的OCL输出耳机放大电路]的电路图 LM4911是立体声耳机放大器采用3．3V电源供电，每个通道能够输出40mW连续平均功率带动16Ω负载，或每个通道输出25mWLM4911可采用单端电容耦合输出或OCL输出的结构，有低功耗关断模式和功率静噪模式，当快速导通时输出端释放变化电压低于1mV。LM4911还含有内部热关断保护机构，其引脚排列如图所示。
如图所示为LM4911的不同电源导通时间电路。该电路采用一个控制器，利用控制器内的MOSFET管对LM4911关断控制(SD)端进行控制，以达到放大器导通时间的调控。
【用 途】 OCL输出立体声耳机放大器【性能 参数】 采用双列10脚封装。采用3.3V电源供电，每个通道能够输出40mW连续平均功率带动16Ω负载，或每个通道输出25mW连续平均功率带动32Ω负载。可采用单端电容耦合输出或OCL输出的结构，有低功耗关断模式和功率静噪模式，当快速导通时输出端释放变化电压低于1m

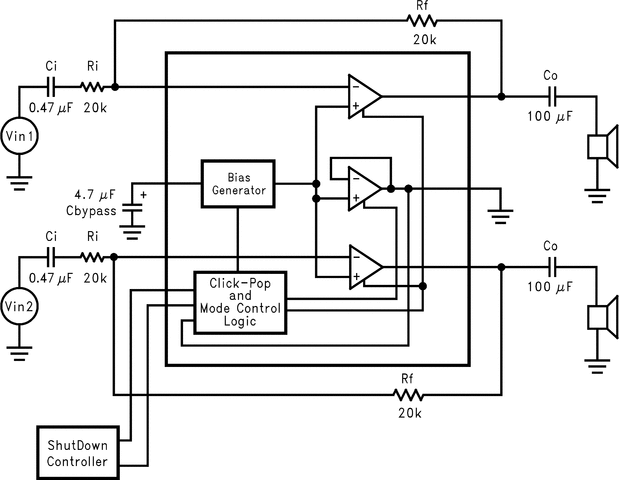

相关元件PDF下载：LM4911如图所示为LM4911用于双声道放大器的典型应用电路。左、右声道音频信号分别输入LM4911(MSOP封装)的1、5脚，经过内部放大器放大后分别由9、7、8脚输出，经过耦合电容Co加到各自声道的扬声器上。LM4911的2脚外接关断控制，当2脚接VDD(高电平)时允许工作，接低电平(地)时禁止工作，降低芯片功耗。
下面是 [LM4911设计的双声道放大电路]的电路图 LM4911用于双声道放大器应用电路左、右声道音频信号分别输入LM4911(MSOP封装)的1、5脚，经过内部放大器放大后分别由9、7、8脚输出，LM4911的2脚外接关断控制，当2脚接VDD(高电平)时允许工作，接低电平(地)时禁止工作，降低芯片功耗。(责任编辑：电路图)
