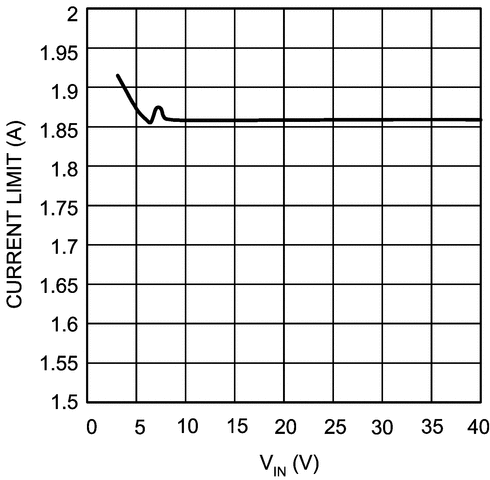

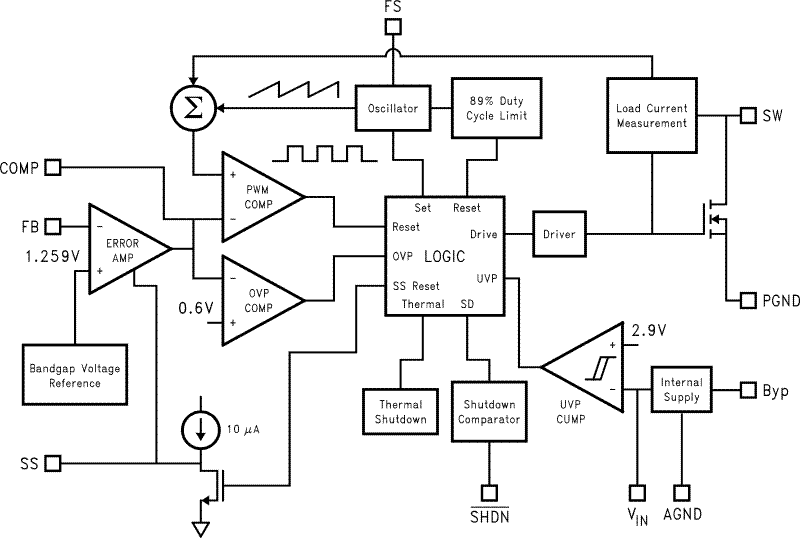

LM5000是专门设计的单片集成电路，适用于反激式、升压式或正激式功率变换器应用。内部电源开关额定最大80V，电流限制为2A。保护电源开关有限流和热关机电路。电流模式控制方案提供了良好的抑制线路暂态和逐周电流限制。在引脚上的外部补偿和在引脚上的内置斜率补偿允许用户操作频率补偿。其他功能包括软启动以减少启动过程中的压力，以及用于远程ON/OFF控制的外部关闭销。有两个操作频率范围可用。LM5000-3引脚可选择300kHz (FS接地)或700kHz (FS开放)。LM5000-6引脚可选600kHz (FS接地)或1.3MHz (FS Open)。该器件可采用低轮廓16引脚TSSOP封装或热增强16引脚LLP封装。

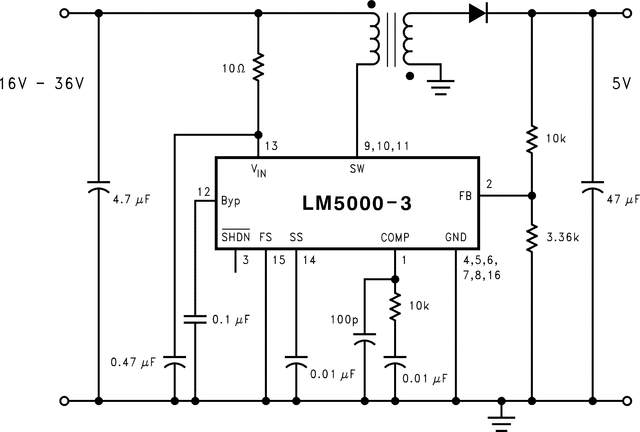

LM5000应用电路LM5000,pdf,datasheet
