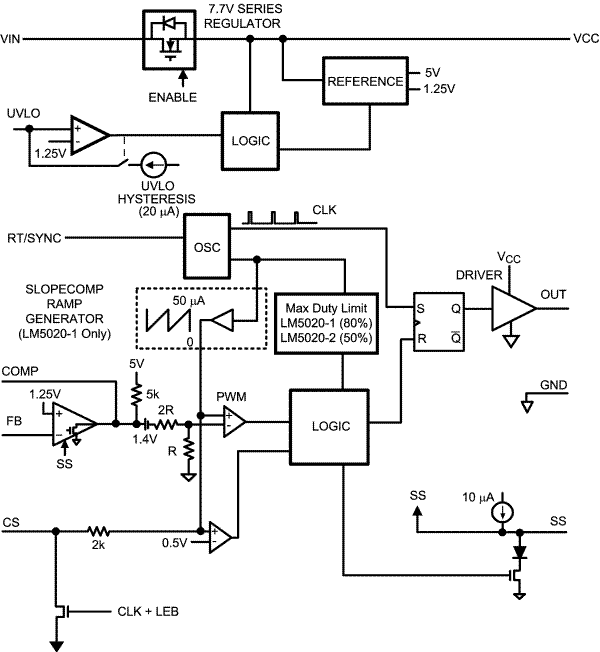

LM5020高压脉宽调制(PWM)控制器包含了实现单端初级电源变换器拓扑所需的所有特性。输出电压调节基于电流模式控制，在提供固有的线路前馈的同时，简化了环路补偿的设计。LM5020包括一个高压启动调节器，可在高达100V的宽输入范围内工作。PWM控制器是为高速能力设计的，包括振荡器频率范围到1MHz和总传播延迟小于100ns。附加功能包括误差放大器，精度参考，线路欠压锁定，逐周电流限制，斜坡补偿，软启动，振荡器同步能力和热关闭。该控制器在MSOP-10和LLP-10软件包中均可用。
